Renault Megane Scenic 1 – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Renault Mégane Scénic I, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
1998, 1999, 2000, 2001, 2002 și 2003
Compartiment motor

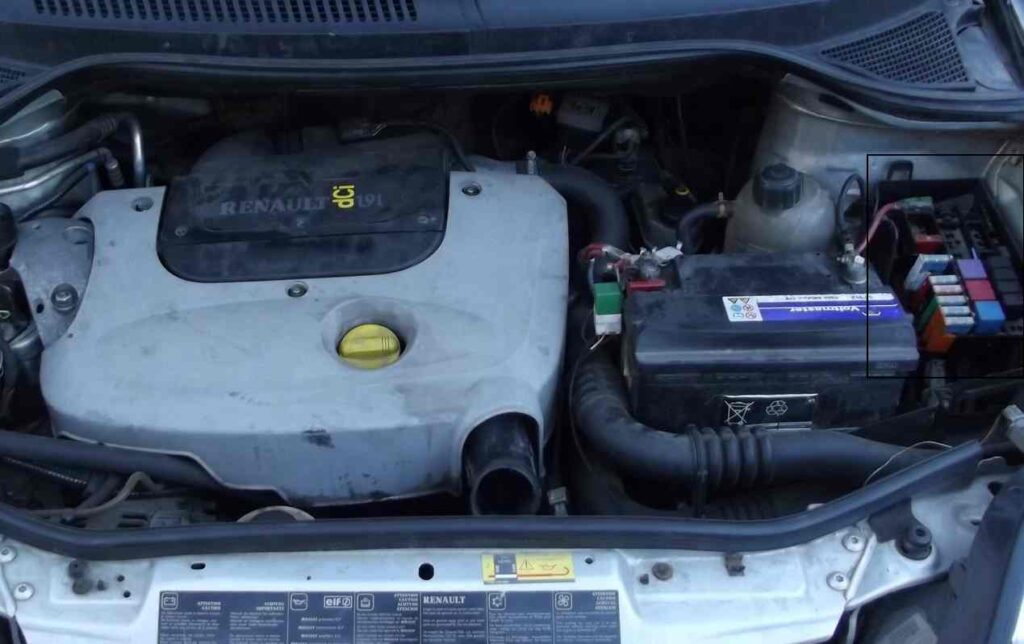

În compartimentul motor, unitatea se află pe partea stângă, lângă baterie.
Posibile variante diferite ale realizării sale.
Opțiune foto 1

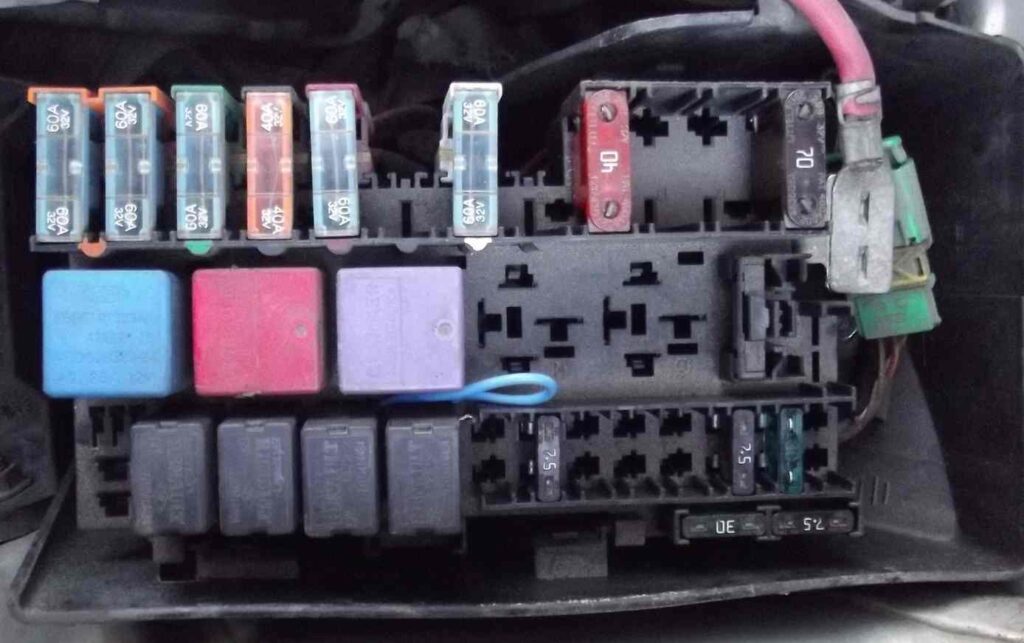

Opțiune foto 2

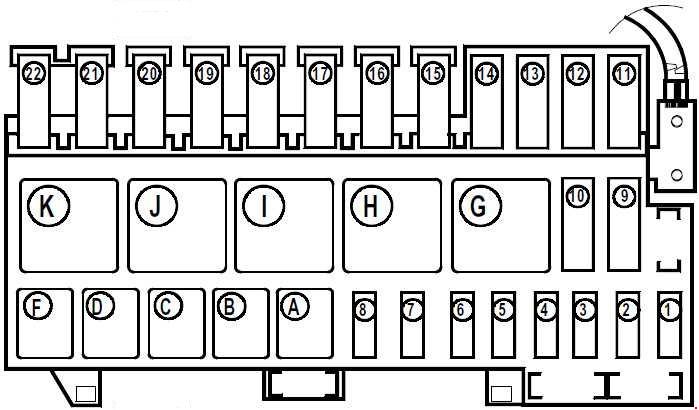

Diagramă
Sarcini
| A | Releu al pompei combustibil |
| b | Releu de control al motorului |
| C | Releu al încălzitorului lichidului de răcire 1 |
| D | Releu al ambreiajului electromagnet al compresorului aerului condiționat |
| F | Releu al demarorului – cutie automată |
| g | |
| h | |
| i | Releu al încălzitorului lichidului de răcire 2 |
| J | Releu al motorului ventilator răcire – viteză mare |
| K | Releu al motorului ventilator răcire – viteză mică |
| 1 | (30A) Motor ventilator răcire, încălzitor filtru combustibil |
| 2 | (30A) Gestionare motor |
| 3 | (7,5A) Aer condiționat |
| 4 | (3A) Sistem bifuel |
| 5 | (7,5A) Sistem bifuel |
| 6 | (7,5A) Sistem control cutie automată, demaror |
| 7 | (7.5) Sistem airbag, sistem de gestionare a motorului, încălzitor filtru combustibil |
| 8 | (7,5A) Sistem bifuel |
| 9 | Diodă aer condiționat |
| 10 | Diodă aer condiționat |
| 11 | (70A) Încălzitor lichid răcire, bujii |
| 12 | |
| 13 | |
| 14 | (40A / 50A) Motor ventilator răcire – 2° viteză, încălzitor filtru combustibil |
| 15 | |
| 16 | (60A) Sistem antiblocare roți (ABS) |
| 17 | |
| 18 | (60A) Parbriz încălzit |
| 19 | (40A) Sistem aer condiționat |
| 20 | (60A) Modul control multifuncțional 1 |
| 21 | (60A) Cutia de siguranțe / releu, bord 2 |
| 22 | (60A) Sistem antifurt, claxon, întrerupător lumină |
Compartiment pasageri

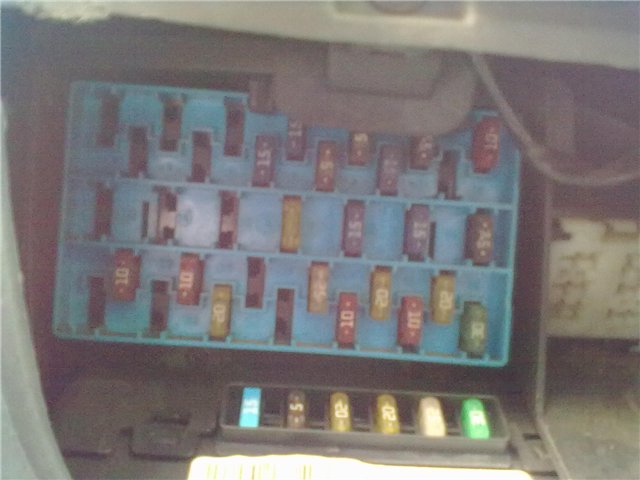

Se află pe partea stângă a volanului, sub capacul protector.
Pe spatele capacului se află schema actuală a siguranțelor.

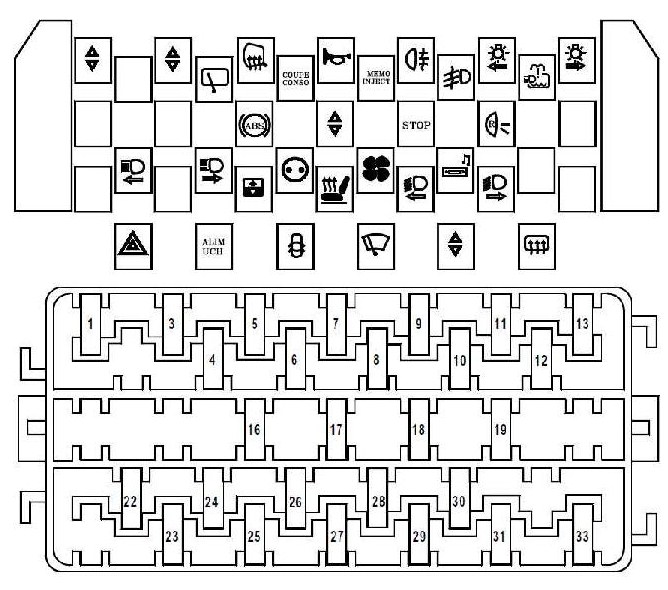

Diagramă
Destinație
- (25A) Motor ridicare geam ușă spate stânga
- –
- (25A) Motor ridicare geam ușă spate dreapta
- (15A) Ștergător/duză ștergător spate
- (7,5A) Oglinzi laterale încălzite
- (15A) Sistem audio, antenă electrică, oglinzi exterioare electrice
- (15A) Claxon
- Releu motor ventilator răcire, bord
- (5A) Lumini spate ceață
- (15A) Lumini ceață
- (7,5A) Lumini laterale față stânga / lumini laterale spate stânga
- (10A) Spălător faruri
- (7,5A) Lumini laterale față dreapta / lumini laterale spate dreapta
- –
- –
- (5A) Sistem antiblocare roți (ABS)
- (25A) Motor ridicare geam ușă față dreapta
- (15A) Sistem control automat cutie, releu motor ridicare geam, lumini de stop
- (15A) Modul control multifuncțional 1, lumini marșarier
- –
- –
- (10A) Lumină de drum (stânga)
- (25A) Motor ridicare geam ușă față stânga
- (10A) Lumină de drum (dreapta)
- (20A) Climatizare, trapă
- (10A) Conector alimentare accesorii
- (15A) Scaune încălzite
- (20A) Încălzitor / climatizare
- (10A) Faruri de întâlnire (stânga)
- (15A) Sistem audio, siguranță brichetă Renault Megan stage 1
- (10A) Far de întâlnire (dreapta)
- –
- Cuplaj – faruri
Siguranța numărul 30 este responsabilă pentru brichetă.
Rând inferior
Diagramă
Circuit protejate
- A – (15A) Semnalizator / lumini de avarie
- B – (5A) Modul control multifuncțional 1
- C – (20A) Închidere centralizată
- D – (20A) Ștergător față
- E – (25A) Geamuri electrice
- F – (30A) Oglinzi laterale încălzite, lunetă încălzită
În spatele cutiei de siguranțe pot fi de asemenea următoarele relee:
Diagramă
Destinație
| A | Releu al pompei de spălare parbriz |
| b | Releu al luminilor de zi – faruri |
| C | Releu al iluminării de zi – lampă față/spate |
| D | Releu al iluminării de zi – releu principal |

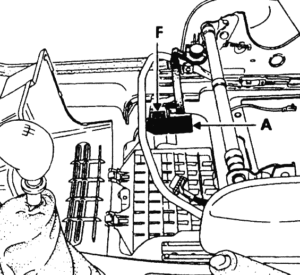

Este posibil, de asemenea, să se poziționeze elemente individuale ale siguranțelor și releelor sub scaunul partea pasagerului: A – conector de alimentare, F – siguranțe.
