Opel Astra G (1998-2008) – cutia de siguranțe
Opel Astra G (Astra II) – schema cutiei de siguranțe
Anul producției: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008,
Siguranță brichetă (priză de alimentare) în Opel Astra G este siguranța 36 în cutia de siguranțe.
Habitaclu

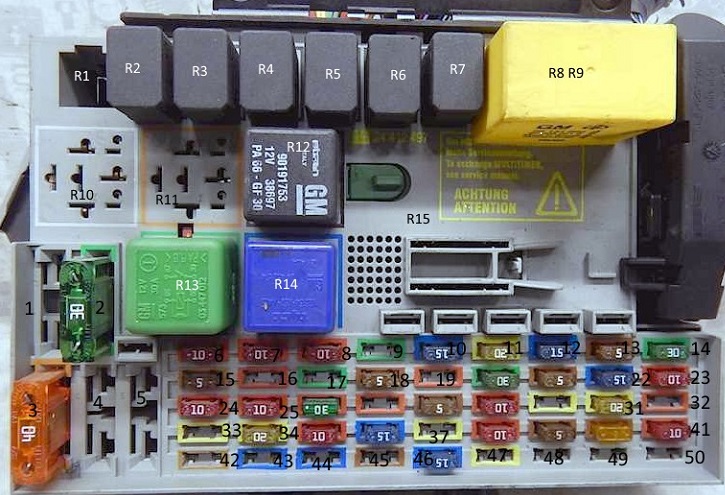

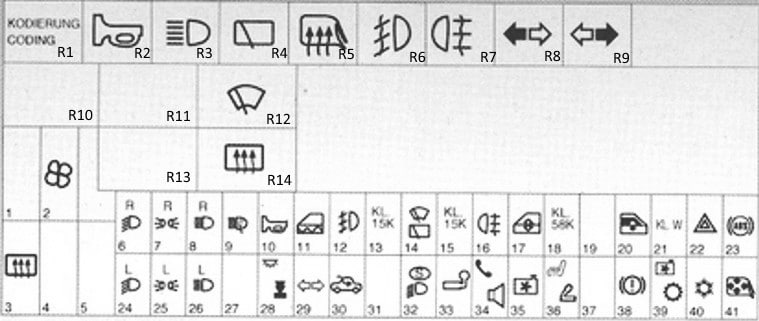

Cutia de siguranțe se află sub bord, în spatele compartimentului pentru obiecte.
| R1 | |
| R2 | Releu claxon |
| R3 | Releu faruri de întâlnire |
| R4 | Releu ștergător spate |
| R5 | Releu încălzire oglinzi exterioare |
| R6 | Releu proiectoare de ceață |
| R7 | Releu far spate proiectoare de ceață |
| R8 | Releu semnalizator dreapta |
| R9 | Releu semnalizator stânga |
| R10 | Transmițător telefonic semnal audio |
| R11 | |
| R12 | Releu motor ștergător parbriz |
| R13 | |
| R14 | Releu încălzit lunetă spate |
| R15 | Modul control multifuncțional |
| F1 | |
| F2 | (30A) Încălzire/climatizare (AC);
Scaune încălzite. |
| F4 | |
| F5 | |
| F6 | (10A) Far dreapta – lumini de întâlnire, reglare faruri |
| F7 | (10A) Lumini laterale/spate dreapta;
Lampă număr înmatriculare; |
| F8 | (10A) Far dreapta – faruri de drum |
| F9 | (30A) Pompă spălător faruri |
| F10 | (15A) Claxon |
| F11 | (20A) Închidere centralizată |
| F12 | (15A) Proiectoare de ceață față |
| F13 | (7,5A) Display digital multifuncțional |
| F14 | (30A) Motor ștergător parbriz |
| F15 | (7,5A) Geamuri electrice;
Trapă; Oglinzi laterale electrice. |
| F 16 | (10A) Far spate proiectoare de ceață |
| F17 | (30A) Geamuri electrice |
| F18 | (7,5A) Reglaj faruri |
| F19 | – |
| F20 | (30A) Geamuri electrice |
| F21 | (7,5A) Electromagnet blocare aprindere (AT);
Sistem alertă; Sistem audio. |
| F22 | (15A) Semnalizatoare;
Lumini de avarie; Display digital multifuncțional; Calculator bord. |
| F23 | (10A) Sistem antiblocare roți (ABS);
Servodirecție |
| F24 | (10A) Far stânga – faruri de întâlnire, reglaj faruri |
| F25 | (10A) Lumini laterale/spate stânga;
Lampă număr înmatriculare; |
| F26 | (10A) Far stânga – far de drum |
| F27 | – |
| F28 | (7,5A) Lumină interior |
| F29 | (10A) Semnalizatoare și indicatoare de avertizare;
Lumină interior. |
| F30 | (30A) Trapă |
| F31 | – |
| F32 | (10A) Lumini de zi;
Sistem alertă. |
| F33 | (20A) Priză remorcă30 |
| F34 | (20A) Sistem audio;
Display digital multifuncțional. |
| F35 | (10A) Cutie automată (AT);
Modul control motor ventilator răcire; Climatizare (AC). |
| F36 | (20A) Scaune încălzite;
Brichetă. |
| F37 | – |
| F38 | (10A) Lumină de stop;
Cutie automată (AT); Display digital multifuncțional; Regulator viteză. |
| F39 | (7,5A) Cutie automată (AT);
Modul control motor ventilator răcire; Climatizare (AC). |
| F40 | (7,5A) Modul control motor ventilator răcire;
Climatizare (AC). |
| F41 | (10A) Oglindă exterioară încălzită |

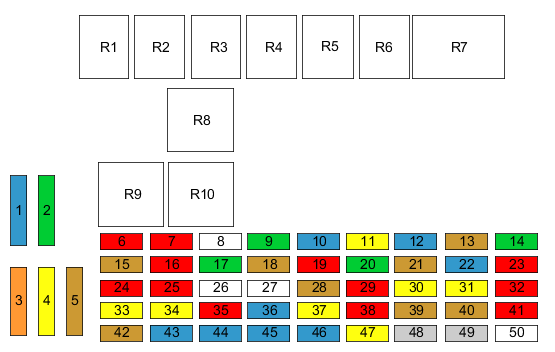

Schema cutiei de siguranțe (Astra G din 2001).
Siguranțele și releele sunt codificate în următorul mod.
| R1 | |
| R2 | Releu al claxonului |
| R3 | Releu al farurilor de întâlnire |
| R4 | Releu al ștergătorului spate |
| R5 | Releu încălzire oglinzi exterioare |
| R6 | Releu al proiectoarelor de ceață |
| R7 | Releu al farului spate proiectoare de ceață |
| R8 | Releu al semnalizatorului |
| R9 | Releu al semnalizatorului |
| R10 | Transmițător telefonic al semnalului audio |
| R11 | Convertor al semnalului senzorului de viteză a roții |
| R12 | Releu al motorului ștergătorului parbrizului |
| R13 | Releu al luminii interioare |
| R14 | Releu încălzit al lunetei spate |
| R15 | Modul control multifuncțional |
| F1 | |
| F2 | (30A) Încălzire și climatizare (AC);
Scaune încălzite. |
| F3 | (40A) Lunetă spate încălzită |
| F4 | |
| F5 | |
| F6 | (10A) Far dreapta – lumini de întâlnire, reglare faruri |
| F7 | (10A) lumini laterale/spate dreapta, lampă număr; |
| F8 | (10A) Far dreapta – lumină de drum |
| F9 | (30A) Pompă spălător faruri |
| F10 | (15A) Claxon |
| F11 | (20A) Închidere centralizată |
| F12 | (15A) Proiectoare de ceață față |
| F13 | (5A) Display digital multifuncțional |
| F14 | (30A) Motor ștergător parbriz;
Trapă (Coupe). |
| F15 | (5A) Geamuri electrice;
Trapă; Oglinzi laterale electrice; Lumină interioară; Sistem de alertă. |
| F 16 | (10A) Far spate proiectoare de ceață |
| F17 | (30A) Geamuri electrice |
| F18 | (5A) Reglarea farurilor;
Bec număr de înmatriculare. |
| F19 | (10A) Sistem audio;
Telefon; Afișaj digital multifuncțional. |
| F20 | (30A) Geamuri electrice |
| F21 | (5A) Electromagnet blocare aprindere (AT);
Sistem de alertă; Sistem audio; Telefon. |
| F22 | (15A) Semnalizatoare/indicatoare de avertizare;
Afișaj digital multifuncțional; Calculator de bord; Lumini de avertizare. |
| F23 | (10A) Sistem antiblocare roți (ABS);
Servodirecție. |
| F24 | (10A) Far stânga – faruri de întâlnire, reglarea farurilor |
| F25 | (10A) Lumini laterale/spate stânga, bec număr de înmatriculare; |
| F26 | (10A) Far stânga – far de drum |
| F27 | (2A) Cabriolet |
| F28 | (5A) Lumină interioară |
| F29 | (10A) Semnalizatoare/indicatoare de avertizare;
Iluminare interioară; Cutie automată (AT). |
| F30 | (30A) Trapă |
| F31 | (2A) Cabriolet (semi-automat) |
| F32 | (10A) Lumini de zi;
Avertizare lumină aprinsă; Sistem de alertă; Modul control al imobilizatorului. |
| F33 | (20A) Priză pentru remorcă30 |
| F34 | (20A) Sistem audio;
Afișaj digital multifuncțional; Telefon. |
| F35 | (10A) Cutie automată (AT);
Modul control motor ventilator răcire; Climatizare (AC). |
| F36 | (15A) Scaune încălzite;
Brichetă. |
| F37 | (20A) Scaune încălzite |
| F38 | (10A) Lumini de stop, cutie automată (AT), afișaj digital multifuncțional, pilot automat |
| F39 | (5A) Cutie automată (AT);
Modul control motor ventilator răcire; Climatizare (AC). |
| F40 | (5A) Modul control motor ventilator răcire;
Climatizare (AC). |
| F41 | (10A) Oglinzi laterale încălzite |
| F42 | (5A) Senzor de ocupare scaun;
Lumină interioară. |
| F43 | (20A) Far dreapta – Xenon2002^ |
| F44 | (20A) Far stânga – Xenon2002^ |
| F45 | (5A) Scaune încălzite 2002^ |
| F46 | (15A) Gestionare motor 2002^ |
| F47 | (20A) Încălzitor auxiliar – Diesel |
| F48 | (5A) Cabriolet superior |
| F49 | – |
| F50 | (40A) Motor ventilator lichid răcire motor – 2,0 Diesel/1,7 Diesel cu AC |

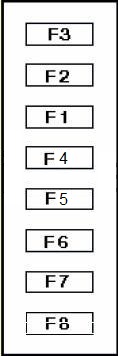

Modele timpurii.

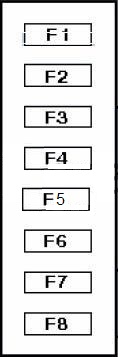

Modele târzii.
| F1 | (60A) Comutator aprindere |
| F2 | (60A) Cutia de siguranțe/placă releu – consolă 1;
Faruri – faruri de întâlnire; Lumini de zi; Sistem de alertă; Modul control al imobilizatorului; Gestionarea motorului. |
| F3 | (60A) Cutia de siguranțe/placă releu 1 |
| F4 | (20A) Motoare ventilator răcire motor (X12XE – fără aer condiționat) |
| F5 | (60A) Sistem antiblocare roți (ABS) |
| F6 | (20A) Gestionarea motorului |
| F7 | (80A) Servodirecție |
| F8 | (20A) Motoare ventilator răcire motor (benzină – cu excepția X20XE cu AC) |
Schema cutiei de relee.
Legendă (Astra G înainte de 2001).
| 1 | – |
| 2 | Releu motor ventilator răcire motor (X16SZR, X18XE1, X20XEV) |
| 3 | Releu motor ventilator răcire motor (X14XE, X16XEL) |
| 4 | Releu pompă combustibil |
| 5 | – |
| 6 | Releu motor ventilator răcire motor |
| 7 | Releu întârziere pompă spălător faruri |
| 8 | – |
Legenda (Astra G din 2001).
| 1 | |
| 2 | Releu motor ventilator răcire motor (exceptând Z12XE) |
| 3 | Releu pompă combustibil (exceptând Z20LET/Z22SE) |
| 4 | Releu pompă combustibil (Z22SE/Z20LET) |
| 5 | Releu pompă lichid răcire motor (Z20LET) |
| 6 | Releu motor ventilator răcire motor |
| 7 | Releu întârziere pompă spălător faruri |
| 8 |
