Land Rover Range Rover Evoque (2012-2018…) – cutia de siguranțe
KLand Rover Range Rover Evoque (2012-2018…) – schema cutiei de siguranțe
Anul producției: 2012, 2013, 2014, 2015, 2016, 2017, 2018
Siguranțele prizei brichetă (prize de alimentare) în Land Rover Range Rover Evoque sunt siguranțele #52 (brichetă), #53 (priză de alimentare accesorii a compartimentului portbagaj), #55 (priză de alimentare accesorii a consolei spate) și #63 (accesorii pentru portbagajul prizei electrice) în blocul siguranțe din habitaclu.
Poziția blocului siguranțe
Compartiment motor
Habitaclu
Există două blocuri siguranțe: primul se află în compartimentul portbagaj (în spatele panoului), al doilea se află sub compartimentul portbagaj (în spatele panoului inferior de acces).
Portbagaj
Blocul siguranțe superior și inferior se află în spatele panoului pe partea stângă a portbagajului.

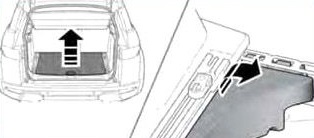

Blocul siguranțe sub podea se află sub podeaua din portbagaj.
2012, 2013, 2014, 2015
Atribuirea siguranțelor în blocul siguranțe al compartimentului motor (2012-2015)
| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| 1 | Diodă | Alimentare gestionare motor |
| 2 | 5 | Alimentare modul de tensiune |
| 3 | 80 | Ventilatoare răcire |
| 4 | 60 | Diesel – Bujii aprindere |
| 5 | 80 | Servodirecție electrică (EPAS) |
| 6 | 15 | Senzori de oxigen |
| 7 | 5 | Gestionare motor;
Ambreiaj compresor climatizare (A/C); Motor inteligent stop/start. |
| 8 | 20 | Sistem gestionare motor (2,0 l benzină, 2,2 l Diesel) |
| 9 | 10 | Diesel – senzori motor |
| 9 | 10 | Sistem gestionare motor (2,0 l Diesel, 2,2 l Diesel) |
| 9 | 10 | Fluid pentru sistem evacuare motor diesel (DEF) (2,0 l Diesel) |
| 10 | 20 | Cutie automată |
| 11 | 10 | Diesel și benzină – senzori motor |
| 12 | 15 | Diesel:
Bypass recirculare gaze evacuare (EGR); Senzor apă în combustibil. |
| 12 | 15 | Benzină – Bobine de aprindere |
| 13 | 10 | Ambreiaj compresor climatizare |
| 14 | 15 | Sistem gestionare motor (2,0 l benzină, 2,2 l Diesel) |
| 14 | 10 | Sistem gestionare motor (Diesel 2,0 l) |
| 15 | 40 | Demaror |
| 16 | 100 | Încălzitor PTC |
| 17 | 60 | Bloc siguranțe în habitaclu |
| 18 | 60 | Bloc siguranțe în habitaclu |
| 19 | 60 | Bloc siguranțe în portbagaj |
| 20 | 60 | Bloc siguranțe în portbagaj |
| Nr | Amperi [A] | Descriere |
|---|---|---|
| 21 | 60 | Gestionare energie electrică |
| 22 | 30 | Ștergător parbriz față |
| 23 | 40 | Bloc siguranțe în habitaclu |
| 24 | — | — |
| 25 | 40 | Sistem antiblocare roți (ABS) |
| 26 | 40 | ABS |
| 27 | 40 | Bloc siguranțe în habitaclu |
| 28 | 40 | Motor ventilator încălzire |
| 29 | — | — |
| 30 | 15 | Pulverizatoare faruri |
| 31 | 15 | Claxon |
| 32 | 10 | Climatizare (A/C) |
| 33 | 5 | Claxon;
Geam față încălzit; Sistem combustibil. |
| 34 | 40 | Geam față încălzit – partea stângă |
| 35 | 40 | Geam față încălzit – partea dreaptă |
| 36 | 5 | Sistem gestionare motor. Climatizare |
| 37 | 20 | Sistem combustibil |
| 38 | 20 | Far – partea stângă |
| 39 | 20 | Far – partea dreaptă |
| 40 | 5 | Iluminare curbă far dreapta |
| 41 | 5 | Iluminare curbă far stânga |
| 42 | 5 | Faruri. Nivelare dinamică faruri |
| 43 | — | — |
| 44 | 10 | Volan încălzit |
| 45 | 5 | Volan |
Atribuirea siguranțelor în cutia de siguranțe din habitaclu (2018)
| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| 1 | 5 | Receptor inteligent cheie. Senzor alarmă. Sistem monitorizare presiune pneuri (TPMS) |
| 2 | — | — |
| 3 | 10 | Proiectoare de ceață față |
| 4 | — | — |
| 5 | 5 | Sistem antiblocare roți (ABS) |
| 6 | 5 | Dinamică adaptativă. Mecanism diferențial electric |
| 7 | — | — |
| 8 | 25 | Modul partea pasagerului |
| 9 | — | — |
| 10 | 5 | Duza pulverizatoare încălzite |
| 11 | 10 | Lumini marșarier remorcă |
| 12 | 5 | Lumini marșarier |
| 13 | — | — |
| 14 | 5 | Comutator pedală frână |
| 15 | 30 | Ecran spate încălzit |
| 16 | 5 | Servodirecție |
| 17 | 5 | Acces pasiv |
| 18 | 5 | Răcire motor |
| 19 | 5 | Gestionare motor |
| 20 | 5 | Pilot automat adaptiv |
| 21 | 5 | Comutatoare consolă centrală. Comutatoare bord motor fuoribordo |
| 22 | 5 | Cutie automată |
| 23 | — | — |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | 10 | Lumini ceață remorcă |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | 5 | Senzor ploaie. Comutator lampă. Gestionare energie electrică. Senzor umiditate |
| 32 | 25 | Modul partea șoferului |
| 33 | — | — |
| Nr | Ampere [A] | Descriere |
|---|---|---|
| 34 | 10 | Ușă rezervor combustibil |
| 35 | — | — |
| 36 | 5 | Indicator menținere baterie |
| 37 | 20 | Acces fără cheie |
| 38 | 15 | Pulverizator parbriz |
| 39 | 25 | Modul uși spate stânga |
| 40 | 5 | Comutator geamuri ușă partea șoferului |
| 41 | 5 | Modul bramă |
| 42 | 30 | Scaun șofer |
| 43 | 15 | Pulverizator lunetă spate |
| 44 | 25 | Modul uși spate dreapta |
| 45 | 30 | Scaun pasager față |
| 46 | — | — |
| 47 | 20 | Perdea |
| 48 | 15 | Alimentare priză remorcă |
| 49 | — | — |
| 50 | — | — |
| 51 | 5 | Comutatoare pe volan |
| 52 | 20 | Brichetă |
| 53 | 20 | Priză alimentare accesorii Cubby Box |
| 54 | — | — |
| 55 | 20 | Priză alimentare accesorii consola spate |
| 56 | 10 | Sistem de reținere suplimentară (SRS) |
| 57 | 10 | Lumină interioară |
| 58 | — | — |
| 59 | — | — |
| 60 | 5 | Senzor prezență. Lampă stare airbag pasager. |
| 61 | 5 | Pornire motor |
| 63 | 20 | Priză alimentare accesorii portbagaj |
| 64 | — | — |
| 65 | — | — |
| 66 | 5 | Diagnosticare |
| 67 | 15 | Remorcă |
| 68 | — | — |
| 69 | 15 | Cutie automată |
