Land Rover Freelander L314 (1997-2006) – cutia de siguranțe

Cuprins

Land Rover Freelander L314 (1997-2006) – schema cutiei de siguranțe

Anul producției: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Siguranță brichetă (priză de alimentare) în Land Rover Freelander L314 (1997-2006) este siguranța 9 în cutia de siguranțe.

Nr	Amperi [A]	Descriere
1	20	Spălător parbriz; Ștergător parbriz.
2	15	Lumini frâne; Lumini marșarier.
3	15	Oglinzi încălzite; Spălător lunetă spate.
4	25	Ventilator încălzitor
5	10	Aprindere
6	10	Pilot automat; HDC; Blocare aprindere cutie automată.
7	10	Lumini laterale – stânga
8	25	Ridicător geam partea șoferului
9	15	Brichetă
10	20	Priză accesorii electrice
11	20	Scaune încălzite*
12	15	Sistem audio – alimentare de la bateria vehiculului.
13	5	Dezactivare motor
14	15	Faruri de întâlnire – dreapta
15	10	Oglinzi exterioare
16	10	Iluminare interioară; Ceas.
17	10	Lumini laterale – dreapta
18	15	Instrumente/indicatori
19	10	Faruri de întâlnire – dreapta
20	10	Faruri de întâlnire – stânga

21	15	Trapă
22	10	Gestionarea motorului
23	10	Airbag
24	5	Asistență la parcare
25	5	Frâne antiblocare
26	20	Geam spate încălzit
27	10	Sistem de amplificare
28	–	Neutilizat
29	5	Geamuri electrice
30	15	Proiectoare de ceață față
31	20	Ridicare/coborâre geam în hayon spate
32	25	Ridicător geam spate – stânga
33	25	Ridicător geam spate – dreapta
34	15	Faruri de întâlnire – stânga
35	25	Ridicător geam partea pasagerului față
36	10	Proiectoare de ceață spate
37	20	Închidere centralizată
38	10	Ștergător spate
39	10	Comutator proiectoare de ceață față
40	–	Neutilizat
41	10	Alternator
42	–	Neutilizat

Nr	Amperi [A]	Descriere
1	15	Spălător parbriz spate; Oglinzi încălzite.
2	15	Lumini frâne; Lumini marșarier.
3	20 15 *	Spălător parbriz; Ștergător parbriz.
4	25	Ventilator încălzitor
5	10	Aprindere
6	10	Gestionare motor
7	5 10 *	Frâne Sistem antiblocare roți (ABS)
8	15	Semnalizatoare
9	15	Sistem amplificator
10	15 20 *	Brichetă
11	10	Sistem amplificator
12	15	Trapă
13	20 25 *	Priză accesorii electrice
14	10	Iluminare interioară; Ceas; Oglinzi electrice; Priză diagnostică.
15	20	Închidere centralizată
16	10	Lumini laterale – dreapta
17	10	Oglinzi electrice
18	15	Faruri de întâlnire – dreapta

19	10	Alternator
20	15	Faruri de întâlnire – stânga
21	15	Proiectoare de ceață față
22	10	Proiectoare de ceață spate
23	20	Dezaburitor geam spate
24	10	Faruri de întâlnire – stânga
25	10	Faruri de întâlnire – dreapta
26	20	Geam – spate stânga
27	20	Geam – spate dreapta
28	10	Lumini laterale – stângi
29	20	Scaune încălzite
30	10	Ștergător spate
31	20	Ridicare/coborâre geam în hayon spate
32	5 20 *	Dezactivare motor, Frâne Sistem antiblocare roți (ABS)*
33	25 20 *	Geam – față stânga
34	25 20 *	Geam – față dreapta
35	10	Pilot automat; Dezactivare motor.
36	10	Airbag SRS
* -2002

Cutia de siguranțe a compartimentului motor se află pe partea stângă a compartimentului motor.

2003-

Nr	Amperaggi [A]	Descriere
1	15	Gestionarea motorului
2	20	Gestionarea motorului
3	15	Gestionarea motorului
4	15	Climatizare; Ventilator răcire; Cutie automată.
5	20	Gestionarea motorului; Ventilator răcire cutie; Încălzitor combustibil.
6	15	Claxon
7	15	Lumini de avarie
8	30	Viteză ventilator încălzitor 4
9	10	Climatizare
10	20	Sistem de alimentare

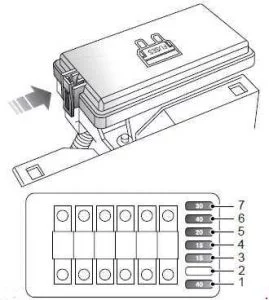

Nr	Amperaj [A]	Descriere
1	40	Ventilator răcire
2	–	–
3	15	Claxon
4	15	Lumini de avarie
5	20	Pompă combustibil și injectoare combustibil
6	40	Ventilator condensator
7	30	Electrovalvă demaror
	120	ALTERNATOR
	60	APRINDERE 1
	60	CUTIA DE SIGURANȚE PARTEA PASAGERULUI
	60	APRINDERE 2
	60	ILUMINARE
	30	POMPĂ ABS

În unele vehicule este instalată o cutie de siguranțe adițională, conținând siguranțe pentru parbrizul încălzit.

Specificațiile siguranțelor pentru vehicule cu încălzire PTC
