Range Rover P38A (1994-2002) – cutia de siguranțe
Range Rover P38A (1994-2002) – schema cutiei de siguranțe
Anul producției: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Siguranță brichetă (priză de alimentare) în Range Rover P38A (1994-2002) este siguranța 8 în cutia de siguranțe.

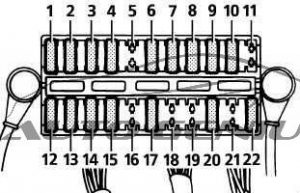

Cutia de siguranțe în scaunul drept
| Număr | Amp [A] | Descriere |
| 1 | 10 | Bord;
Ceas; Radio; Set de comutatoare consola centrală. |
| 2 | 30 | Geam spate dreapta;
Încălzire scaune. |
| 3 | 5 | Controler EAT – Alimentare la baterie |
| 4 | 30 | Controler cutia de siguranțe de distribuție –
alimentare la baterie. |
| 5 | – | Rezervă |
| 6 | 10 | Oglindă retrovizoare suplimentară;
Rezervă 1 aprindere; Iluminare parasolar; Până la 99MY: Alimentare aprindere EAT; Alimentare aprindere cutia de siguranțe de distribuție. |
| 7 | 10 | Până la 99MY:
Sistem airbag După 99MY: Controler EAT alimentare aprindere; alimentare aprindere ECU cutia de siguranțe de distribuție. |
| 8 | 30 | Telefon auto;
Radio; Brichetă față; Climatizare. Până la 99MY: Amplificator antenă. |
| 9 | 20 | Amplificator față ICE;
Uși dreapta și stânga; Baterie 2. |
| 10 | 30 | Baterie scaun dreapta 1;
Baterie scaun dreapta 2; Baterie lombar scaun dreapta; Baterie pernă scaun spate 1; Baterie reglaj înainte/înapoi 1; Baterie scaune față 2; Baterie spătar 2; Baterie tetieră 2. |
| 11 | – | Rezervă |
| 12 | 30 | Geam spate încălzit;
Geam spate stânga. |
| 13 | 20 | Electrovalvă bloc cutie;
Trapă; Până la 99MY: Electrovalvă blocare cheie. |
| 14 | 30 | Închidere centralizată uși spate;
Deblocare clapetă combustibil; Alimentare de la bateria remorcii. |
| 15 | 20 | Amplificatoare spate ICE;
Iluminare interioară/spațiu încărcare; Subwoofer ICE; Iluminare suplimentară spate dreapta; Receptor telecomandă RF; Închidere centralizată uși spate; Ștergător spate. |
| 16 | 30 | Rezervă |
| 17 | 10 | Alimentare comutator frână;
Până la 99MY: Semnal aprindere HEVAC; Comutatoare suspensie pneumatică. |
| 18 | 30 | Alimentare baterie 6. stație |
| 19 | – | Rezervă |
| 20 | 30 | Baterie scaun stânga 1;
Baterie scaun stânga 2; Baterie lombar scaun; Baterie pernă spate 1; Baterie reglaj înainte/înapoi 1; Baterie spătar 2; Baterie pernă față 2; Baterie tetieră 2. |
| 21 | – | Rezervă |
| 22 | 30 | Baterie în ușile stângi 1
(doar geam față); Baterie în ușile drepte 2 (doar geam față). |

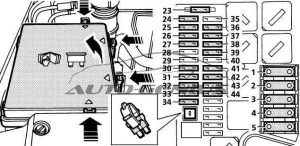

Cutia de siguranțe în compartiment motor
| Număr | Amp [A] | Descriere |
| 1 | 60 | * |
| 2 | 50 | Rezervă |
| 3 | 40 | Pompă Sistem antiblocare roți (ABS) |
| 4 | 60 | * |
| 5 | 60 | * |
| 23 | 10 | Sistem airbag SRS |
| 24 | 5 | Sistem antiblocare roți (ABS) |
| 25 | 20 | Ștergător față;
Spălător faruri. |
| 26 | 20 | Sistem de gestionare a motorului (EMS) |
| 27 | 10 | Compresor climatizare |
| 28 | 30 | Bobine de aprindere – motoare pe benzină |
| 15 | Ventilator răcire – motoare diesel | |
| 29 | 10 | Suspensie pneumatică |
| 30 | 30 | Geam față încălzit |
| 31 | 30 | Climatizare |
| 32 | 30 | Geam față încălzit |
| 33 | 5 | Diagnosticare;
Semnalizator baterie. |
| 34 | 30 | Ventilator încălzitor |
| 35 | 10 | Climatizare;
Suspensie pneumatică. |
| 36 | 30 | Climatizare |
| 37 | 30 | Sistem de gestionare motor (EMS) |
| 38 | 30 | ABS |
| 39 | 20 | Pompă combustibil |
| 40 | 40 | Demaror;
Suspensie pneumatică. |
| 41 | 20 | Claxon |
| 42 | 10 | Încălzire și ventilare,
bloc taste |
| 43 | 30 | Ventilator încălzitor |
| 44 | 30 | Sistem de gestionare motor (EMS) |
