Land Rover Freelander 2 / LR2 (L359) (2006-2014) – cutia de siguranțe
Land Rover Freelander 2 / LR2 (2006-2014) – schema cutiei de siguranțe
Anul producției: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Siguranțele brichetei (priză de alimentare) în Land Rover Freelander 2 / LR2 2006-2012 sunt siguranța # 45 (brichetă) în compartiment motor și siguranța FA6 (priză accesorii spate) în portbagaj. 2013-2014 – siguranțele F52 (brichetă față pentru trabucuri), F55 (priză auxiliară consola spate) și F63 (priză auxiliară portbagaj) în partea pasagerului.

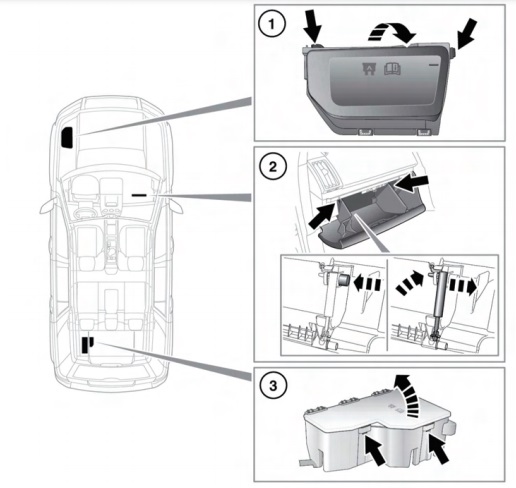

Partea pasagerului
Compartiment motor
Schema cutiei de siguranțe
2006, 2007, 2008, 2009, 2010, 2011, 2012

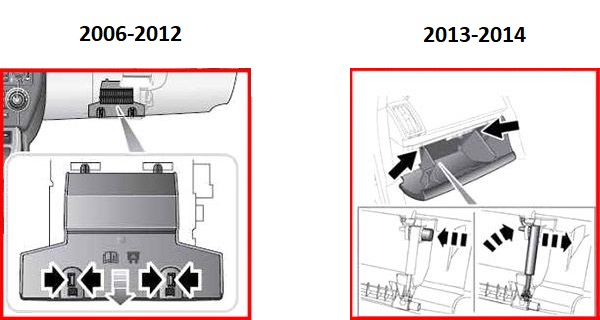

Partea pasagerului
Atribuirea siguranțelor în partea pasagerului (2006-2012)
| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| F1 | 5 | Senzor ploaie |
| F2 | 10 | SRS |
| F3 | 5 | Sistem antiblocare roți (ABS) |
| F4 | 5 | Bord;
Pedala accelerației; Modul comutator faruri. |
| F5 | 5 | – |
| F6 | 15 | Unitate audio |
| F7 | 7.5 | Comenzi pe volan |
| F8 | 5 | Bord |
| F9 | 15 | Faruri de întâlnire |
| F10 | 15 | Trapă |
| F11 | 7.5 | Faruri de marșarier și înclinare oglindă retrovizoare interioară |
| F12 | – | – |
| F13 | 15 | Proiectoare de ceață față |
| F14 | 15 | Lichid parbriz |
| Nr | Amperi [A] | Descriere |
|---|---|---|
| F15 | – | – |
| F 16 | – | – |
| F17 | 7.5 | Iluminare interioară |
| F18 | – | – |
| F19 | 5 | Reglare electrică scaun |
| F20 | 15 | Ștergător spate |
| F21 | 5 | Alarmă |
| F22 | 20 | Pompă combustibil |
| F23 | 20 | Blocare coloana volan |
| F24 | – | – |
| F25 | 10 | Ușă spate – Ușă rezervor |
| F26 | 5 | Priză diagnostic și alarmă |
| F27 | 5 | Buton pornire și climatizare |
| F28 | 5 | Lumină de stop |
| F29 | 15 | Modul control tensiune |
Compartiment motor
Atribuirea siguranțelor în compartiment motor (2006-2012)
| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| F1 | 5 | 2006-2011:
Bujiile incandescente; 2012: Pompă apă auxiliară. |
| F2 | 15 | Cutie automată |
| F3 | 80 | Ventilatoare răcire |
| F4 | 60 | Bujiile incandescente |
| F5 | – | Neutilizat |
| F6 | 10 | Diesel:
Gestionare motor |
| F6 | 15 | Benzină:
Gestionare motor |
| F7 | 5 | Releu |
| F8 | 10 | Diesel:
Gestionare motor |
| F8 | 15 | Benzină:
Gestionare motor |
| F9 | 10 | Diesel:
Gestionare motor |
| F9 | 15 | Benzină:
Gestionare motor |
| F10 | 10 | Benzină:
Gestionare motor |
| F11 | 10 | Gestionare motor |
| F12 | 10 | Diesel:
Gestionare motor |
| F12 | 20 | Benzină:
Gestionare motor |
| F13 | 15 | Climatizare |
| F14 | 15 | Diesel: Gestionare motor |
| F15 | 40 | Demaror |
| F 16 | 100 | Încălzitor PTC cu motor Diesel |
| F17 | 60 | Alimentare cutia de siguranțe în partea pasagerului |
| F18 | 60 | Alimentare cutia de siguranțe în partea pasagerului |
| F19 | 60 | Alimentare cutia de siguranțe în portbagaj |
| F20 | 60 | Alimentare cutia de siguranțe în portbagaj |
| Nr | Ampere [A] | Descriere |
|---|---|---|
| F21 | 60 | Alimentarea cutiei de siguranțe din portbagaj;
Modul audio. |
| F22 | 30 | Ștergător parbriz |
| F23 | 40 | Gol |
| F24 | 30 | Spray-uri faruri |
| F25 | 30 | Sistem antiblocare roți (ABS) |
| F26 | 40 | Sistem antiblocare roți (ABS) |
| F27 | 40 | Gol |
| F28 | 40 | Ventilator încălzitor |
| F29 | – | – |
| F30 | 15 | Spray faruri |
| F31 | 15 | Claxon |
| F32 | 20 | Încălzitor auxiliar pentru motorină |
| F33 | 5 | Releu |
| F34 | 40 | Parbriz încălzit (stânga) |
| F35 | 40 | Parbriz încălzit (dreapta) |
| F36 | 5 | Gol |
| F37 | 10 | Duza încălzită pentru spălător parbriz |
| F38 | 10 | AFS (motoare lampi RH) |
| F39 | 10 | Climatizare |
| F40 | 10 | 2006-2010:
Gol; 2011-2012: Pompă apă auxiliară. |
| F41 | 20 | Alimentarea cutiei de siguranțe în partea pasagerului |
| F42 | 15 | Gestionare motor |
| F43 | 5 | Control iluminare faruri -AFS |
| F44 | 10 | AFS (motoare lampi stânga) |
| F45 | 15 | Brichetă |
Portbagaj
Atribuirea siguranțelor în portbagaj (2006-2012)
| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| FA1 | 25 | Controlul ușii partea șoferului |
| FA2 | 25 | Controlul ușilor pentru pasageri |
| FA3 | 25 | Elemente de control ale ușii spate stânga |
| FA4 | 25 | Controlul ușii spate dreapta |
| FA5 | – | – |
| FA6 | 15 | Priză accesorii spate |
| FA7 | 30 | Geam spate încălzit |
| FA8 | – | – |
| FA9 | 15 | Putere remorcă |
| FA10 | 30 | Scaun electric partea șoferului |
| FA11 | 40 | Putere remorcă |
| FA12 | – | – |
| FB1 | 10 | Senzor parcare |
| FB2 | – | – |
| FB3 | 15 | Încălzire scaun partea șoferului |
| FB4 | 15 | Încălzire scaun pasager față |
| FB5 | 15 | Frigider pentru remorcă |
| Nr | Amperi [A] | Descriere |
|---|---|---|
| FB6 | 15 | Diferențial central electronic |
| FB7 | – | – |
| FB8 | – | – |
| FB9 | 30 | Scaun electric partea pasagerului |
| FB10 | – | – |
| FB11 | – | – |
| FB12 | – | – |
| FD1 | 10 | Sistem audio și ecran touchscreen |
| FD2 | – | – |
| FD3 | 10 | DAB |
| FD4 | 5 | Telefon Bluetooth |
| FD5 | – | – |
| FD6 | 10 | Unitate audio |
| FD7 | – | – |
| FD8 | – | – |
| FD9 | 30 | Amplificator audio |
| FD10 | – | – |
| FD11 | – | – |
| FD12 | – | – |
