Citroen C1 (2005-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Citroën C1 2005‑2016, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Citroen C1 – schema cutiei de siguranțe
Citroën C1 este o mașină mică din segmentul A. Vehiculul este cel mai mic oferit de producătorul francez. Este același segment cu Toyota Aygo, sau Peugeot 107 și 108. Ceea ce este cel mai interesant este că toate aceste mașini sunt produse la Kolin, în Republica Cehă, în uzina TPCA (Toyota Peugeot Citroen Automobile). Modelul prezentat aici este prima sa versiune, produsă din 2005.
Anul producției: 2005, 2006, 2007.
Siguranță brichetă (priză de alimentare) în Citroen C1 este siguranța 11 în cutia de siguranțe de sub bord.

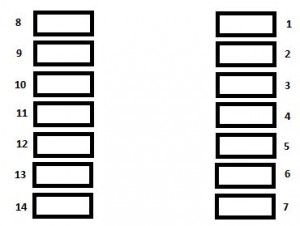

Cutia de siguranțe de sub bord
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Lumină de stop;
Sistem antiblocare roți (ABS); Cutie automată SensoDrive. |
| 2 | 25 | Închidere centralizată |
| 3 | 20 | Geam spate încălzit |
| 4 | 7,5 | Faruri spate;
Iluminare număr; Bord; Display. |
| 5 | 7,5 | Priză diagnostic |
| 6 | 7,5 | Proiectoare de ceață spate;
Bord; Cutie automată SensoDrive. |
| 7 | – | Neutilizat |
| 8 | 7,5 | Sistem antiblocare roți (ABS);
Servodirecție; Climatizare; Ventilator răcire. |
| 9 | 10 | Faruri spate;
Închidere centralizată; Geamuri electrice; Geam spate încălzit; Indicator viteză; Climatizare; Încălzire; Vitezometru (opțiune). |
| 10 | 20 | Ștergător/Ștergătoare parbriz față și spate |
| 11 | 15 | Radio;
Imobilizator electronic; Priză accesorii 12V (max. 120 W). |
| 12 | 7,5 | Ștergător/Ștergătoare parbriz față și spate;
Sistem antiblocare roți (ABS); Servodirecție; Închidere centralizată; Climatizare; Geamuri electrice; Geam spate încălzit; Indicator viteză; Ventilator; Vitezometru (opțiune). |
| 13 | 15 | Bord;
Calculator motor; Sistem airbag; Cutie automată SensoDrive; Imobilizator electronic. |
| 14 | 7,5 | Climatizare |
Cutia de siguranțe sub capotă
| Număr | Amperaj [A] | Descriere |
| 1 | 50 | Cutie automată SensoDrive;
Ventilator răcire (motor diesel). |
| 2 | 20 | Faruri cu lumini de zi |
| 3 | 25 | Modul control Sistem antiblocare roți (ABS) |
| 30 | Modul control ESP | |
| 4 | 30 | Alimentare întrerupător aprindere |
| 5 | 10 | Faruri de urgență;
Indicatoare de avertizare pe bord; Semnalizatoare. |
| 6 | 10 | Faruri |
| 7 | 15 | Indicator viteză;
Lampă interior; Radio; Bord; Tahometru (opțiune). |
| 8 | 15 | Controler motor |
| 25 | ||
| 9 | 10 | Claxon |
| 10 | 7,5 | Ventilator răcire (benzină) |
| 11 | 40 | Sistem antiblocare roți (ABS) |
| 50 | ESP | |
| 12 | 15 | Servodirecție |
Citroen C1 – schema cutiei de siguranțe
Siguranță brichetă (priză de alimentare) în Citroen C1 este siguranța 11 în cutia de siguranțe sub bord.
Anul producției: 2008, 2009, 2010, 2011, 2012, 2013.
2008
Panou instrumente
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 1 | 10 A | Lumină de stop; Sistem antiblocare roți (ABS); Cutie automată „SensoDrive”. |
| 2 | 25 A | Închidere centralizată/deblocare |
| 3 | 20 A | Dezghețare lunetă spate |
| 4 | 7,5 A | Iluminare spate; Iluminare număr; Panou instrumente; Display. |
| 5 | 7,5 A | Priză diagnostic |
| 6 | 7,5 A | Lumină spate anti-ceață; Panou instrumente; Cutie automată „SensoDrive”. |
| 7 | – | Neutilizat |
| 8 | 7,5 A | ABS; Servodirecție; Climatizare; Grup ventilator. |
| 9 | 10 A | Lumini spate; Închidere centralizată/deblocare; Geamuri electrice; Dezghețare lunetă spate; Contor kilometraj; Climatizare; Încălzire; Vitezometru. |
| 10 | 20 A | Ștergător/Ștergătoare parbriz față și spate |
| 11 | 15 A | Sistem audio; Imobilizator electronic motor; Priză 12 V (max 120 W). |
| 12 | 7,5 A | Dezghețare lunetă spate; ABS; Grup ventilator; Ștergător/Ștergătoare parbriz față și spate; Servodirecție; Închidere centralizată/deblocare; Climatizare; Geamuri electrice; Contor kilometraj; Vitezometru. |
| 13 | 15A | Sistem airbag; Modul control motor; Imobilizator electronic motor; Cutie automată „SensoDrive”; Panou instrumente. |
| 14 | 7,5 A | Climatizare |
| 15* | 40 A | Accesoriu; Dezghețare; ABS; Releu grup ventilator; Ștergător/Ștergătoare parbriz față și spate. |
| 16* | 30 A | Geamuri electrice |
| 17* | 40 A | Încălzire; Climatizare. |
| * Siguranțe poziționate în spatele bordului. Pentru înlocuire, contactați ASO CITROËN. |
Compartiment motor
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 1 | 50 A | Cutie automată “SensoDrive”; Grup ventilator (diesel). |
| 2 | 10 A | Faruri |
| 2 | 20 A | Faruri cu lumini de zi |
| 3 | 30 A | Unitate control Sistem antiblocare roți (ABS)/ESP |
| 4 | 30 A | Alimentare întrerupător aprindere |
| 5 | 10 A | Lumini de urgență; Lumini de avertizare pe panoul de bord; Semnalizatoare. |
| 6 | 10 A | Faruri |
| 7 | 15 A | Lumină suplimentară; Contor kilometraj; Sistem audio; Panou de bord; Vitezometru. |
| 8 | 15 A/25 A | Unitate control motor benzină/diesel |
| 9 | 10 A | Claxon |
| 10 | 30 A | Grup ventilator (benzină) |
| 11 | 50 A | Sistem antiblocare roți (ABS)/ESP |
| 12 | 50 A | Servodirecție |
2010
Panou instrumente
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 1 | 10 A | Lumină de stop; Sistem antiblocare roți (ABS); Cutie automată „SensoDrive”. |
| 2 | 25 A | Închidere centralizată/deblocare |
| 3 | 20 A | Dezghețare lunetă spate |
| 4 | 7,5 A | Iluminare spate; Iluminare plăcuță; Panou instrumente; Display. |
| 5 | 7,5 A | Priză diagnostic |
| 6 | 7,5 A | Lumină spate anti-ceață; Panou instrumente; Cutie automată „SensoDrive”. |
| 7 | – | Neutilizat |
| 8 | 7,5 A | Sistem antiblocare roți (ABS); Servodirecție; Climatizare; Grup ventilator. |
| 9 | 10 A | Lumini spate; Închidere centralizată/deblocare; Geamuri electrice; Dezghețare lunetă spate; Contor kilometraj; Climatizare; Încălzire; Vitezometru. |
| 10 | 20 A | Ștergător/Ștergătoare parbriz față și spate |
| 11 | 15 A | Sistem audio; Immobilizator electronic motor; Priză 12 V (max 120 W). |
| 12 | 7,5 A | Dezghețare lunetă spate; Sistem antiblocare roți (ABS); Grup ventilator; Ștergător/Ștergătoare parbriz față și spate; Servodirecție; Închidere centralizată/deblocare; Climatizare; Geamuri electrice; Contor kilometraj; Vitezometru. |
| 13 | 15 A | Sistem airbag; Centralina motor; Immobilizator electronic motor; Cutie automată „SensoDrive”; Panou instrumente. |
| 14 | 7,5 A | Climatizare |
| 15* | 40 A | Accesoriu; Dezghețare; Sistem antiblocare roți (ABS); Releu grup ventilator; Ștergător/Ștergătoare parbriz față și spate. |
| 16* | 30 A | Geamuri electrice |
| 17* | 40 A | Încălzire; Climatizare. |
| * Siguranțe poziționate în spatele bordului. Pentru schimbare, contactați ASO CITROËN. |
Compartiment motor
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 1 | 50 | Cutie automată “SensoDrive” |
| 2 | 10 | Faruri |
| 2 | 20 | Faruri cu lumini de zi |
| 3 | 30 | Modul control Sistem antiblocare roți (ABS)/ESP |
| 4 | 30 | Alimentare întrerupător aprindere |
| 5 | 10 | Lumini de avarie; Becuri de avertizare pe bord; Semnalizatoare. |
| 6 | 10 | Faruri |
| 7 | 15 | Lampă plafonieră; Contor kilometraj; Sistem audio; Bord; Vitezometru. |
| 8 | 15/25 | Modul control motor pe benzină/motorină |
| 9 | 10 | Claxon |
| 10 | 30 | Grup ventilator (benzină) |
| 11 | 50 | Sistem antiblocare roți (ABS)/ESP |
| 12 | 50 | Servodirecție |
2012
Panou instrumente
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 1 | 10 | Lumină de stop; Sistem antiblocare roți (ABS); Cutie automată. |
| 2 | 25 | Închidere centralizată/deblocare; Telecomandă. |
| 3 | 20 | Dezghețare lunetă spate |
| 4 | 7,5 | Lumini spate; Iluminare plăcuță; Panou instrumente; Ecran; Reglare faruri; Lumini de zi LED; Lumini laterale. |
| 5 | 7,5 | Priză diagnostic |
| 6 | 7,5 | Cutie electronică; Lumină spate anti-ceață; ESP; Lumini de zi LED; Panou instrumente; Vitezometru. |
| 7 | – | Neutilizat |
| 8 | 7,5 | ABS/ESP; Servodirecție; Grup ventilator. |
| 9 | 10 | Lumini mers înapoi; Închidere centralizată/deblocare; Geamuri electrice; Dezghețare lunetă spate; Contor kilometraj; Climatizare; Încălzire; Vitezometru; Telecomandă. |
| 10 | 20 | Ștergător/Ștergătoare parbriz față și spate și lichid spălător parbriz |
| 11 | 15 | Sistem audio; Priză -12 V (max 120 W). |
| 12 | 7,5 | Lunetă spate încălzită; ABS; Grup ventilator; Ștergător/Ștergătoare parbriz și spălător față și spate; Servodirecție; Închidere centralizată/deblocare; Climatizare; Încălzire; Geamuri electrice; Contor kilometraj; Vitezometru; Telecomandă; Lumină mers înapoi. |
| 13 | 15 | Sistem airbag; Sistem injecție combustibil; Cutie electronică; Panou instrumente; Vitezometru; Lumini de zi LED. |
| 14 | 7,5 | Climatizare; Încălzire. |
| 15* | 40 | Sistem audio; Priză 12 V; Ștergător/Ștergătoare parbriz față și spate; Servodirecție; ABS/ESP; Grup ventilator răcire. |
| 16* | 30 | Geamuri electrice |
| 17* | 40 | Climatizare; Încălzire. |
| * Siguranțe poziționate în spatele bordului. Pentru înlocuirea lor contactați ASO din rețeaua CITROËN sau un atelier specializat. |

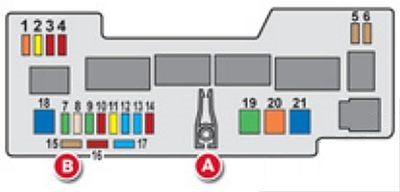

Compartiment motor
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | 5 | Lumini de zi LED |
| 2 | 20 | Faruri față anti-ceață |
| 3 | 10 | Far față stânga |
| 4 | 10 | Far față dreapta |
| 5 | 7,5 | Cutie electronică – sistem de injecție combustibil |
| 6 | 7,5 | Cutie electronică – sistem de injecție combustibil |
| 7 | 30 | Lumini de zi LED; Faruri față anti-ceață. |
| 8 | 25 | Sistem antiblocare roți (ABS) |
| 8 | 30 | Sistem antiblocare roți (ABS)/ESP (cu VSC) |
| 9 | 30 | Demaror; Lunetă spate încălzită; Sistem antiblocare roți (ABS); Grup ventilator răcire; Ștergător/Ștergătoare parbriz față și spate și lichid spălător parbriz; Servodirecție; Închidere centralizată/deblocare; Climatizare; Încălzire; Geamuri electrice; Contor kilometraj; Tahometru; Telecomandă; Lumină marșarier; Sistem airbag; Sistem injecție combustibil; Cutie electronică; Panou instrumente; Lumini de zi LED. |
| 10 | 10 | Lumini de avarie; Panou instrumente; Tahometru; Semnalizator/Semnalizatoare. |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 11 | 20 | Far față stânga; Far față dreapta. |
| 12 | 15 | Lampă plafonieră; Contor kilometraj; Sistem audio; Panou instrumente; Vitezometru. |
| 13 | 15 | Sistem injecție combustibil; Grup ventilator răcire. |
| 14 | 10 | Claxon |
| 15 | 7,5 | Siguranță de rezervă |
| 16 | 10 | Siguranță de rezervă |
| 17 | 15 | Siguranță de rezervă |
| 18 | 50 | Cutie automată electronică |
| 19 | 30/40 | Grup ventilator răcire |
| 20 | 40 | Sistem antiblocare roți (ABS) |
| 20 | 50 | Sistem antiblocare roți (ABS)/ESP (cu VSC) |
| 21 | 50 | Servodirecție |
Citroen C1 (2014-2016) – schema cutiei de siguranțe
Anul producției: 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Citroen C1 mk2 (2014-2016) este siguranța 9 în cutia de siguranțe de sub bord.

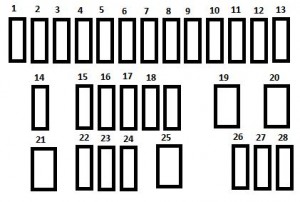

Cutia de siguranțe de sub bord
| Nr | Amp [A] | Descriere |
| 1 | 5 | Injecție combustibil; Sistem audio; Sistem VSC. |
| 2 | 15 | Spălător parbriz față și spate |
| 3 | 5 | Unitate de control principală; Bord; Display; Climatizare; Lunetă încălzită; Încălzire oglinzi exterioare; Acoperiș din material textil electric; Sistem audio. |
| 4 | 5 | Servodirecție electrică; Start și Stop. |
| 5 | 15 | Ștergător parbriz spate |
| 6 | 5 | Ventilator răcire; Sistem antiblocare roți (ABS); ESP; Sistem VS. |
| 7 | 25 | Ștergător parbriz față |
| 8 | 10 | Oglinzi laterale încălzite |
| 9 | 15 | Priză 12 V (max 120 W) |
| 10 | 7,5 | Oglinzi exterioare; Sistem audio; Start & Start; Bord; Display dublu. |
| 11 | 5 | Blocare volan; Injecție combustibil; Cutie automată electronică. |
| 12 | 7,5 | Sistem airbag |
| 13 | 5 | Bord; Display; Stop&Start |
| 14 | 15** | Sistem direcție; Injecție combustibil; Lumină de stop. |
| 7,5* | ||
| 15 | 7,5 ** | Injecție combustibil Stop & Start |
| 10 * | ||
| 16 | 7,5 | Diagnosticare motor |
| 17 | 10 | Lumini de stop; A treia lumină de stop; Injecție combustibil; Sistem antiblocare roți (ABS); Sistem VSC; Cutie automată electronică; Sistem de deschidere și pornire fără cheie. |
| 18 | 10 | Lumini de poziție; Iluminare număr de înmatriculare; Lumini spate anti-ceață; Lumini față anti-ceață; Lumini spate; Reglaj intensitate iluminare. |
| 19 | 40 | Climatizare |
| 20 | 40 | Climatizare; Autodiagnostic motor; Lumini de poziție; Iluminare număr de înmatriculare; Lumină spate anti-ceață; Lumini față anti-ceață; Lumini spate; Reglaj intensitate iluminare; Lumini de stop; A treia lumină de stop; Injecție combustibil; Sistem antiblocare roți (ABS); Sistem VSC; Cutie automată electronică; Acces fără cheie și pornire; Geamuri electrice |
| 21 | 30 | Injecție combustibil; Stop & Start; Unitate principală de control. |
| 22 ** | 7,5 | Injecție combustibil |
| 23 ** | 20 | Injecție combustibil; Stop & Start. |
| 24 | 25 | Unitate principală de distribuție |
| 25 | 30 | Geamuri electrice |
| 26 | 25 | Geamuri electrice |
| 27 | 10 | Climatizare |
| 28 | 5 | Lumină spate anti-ceață |
* Motor VTi 82
** Motor VTi 68

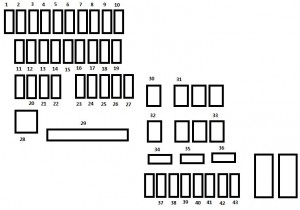

Cutia de siguranțe în compartiment motor
| Nr | Amp [A] | Descriere |
| 1 | 10 | Lumini faruri de întâlnire dreapta |
| 2 | 10 | Lumini faruri de întâlnire stânga; Reglare faruri. |
| 3 | 7,5 | Far faruri de drum drept |
| 4 | 7,5 | Far faruri de drum stâng |
| 5 * | 15 | Injecție combustibil |
| 6 * | 7,5 | Injecție combustibil |
| 7 * | 15 | Injecție combustibil |
| 8 * | 7,5 | Ventilator răcire |
| 9 | 7,5 | Climatizare |
| 10 ** | 7,5 | Injecție combustibil; Lumină de stop; A treia lumină de stop. |
| 11 | 5 | Lampă plafonieră; Lampă portbagaj. |
| 12 | 10 | Semnalizatoare; Lumini de avarie; Bord; Display. |
| 13 | 10 | Claxon |
| 14 | 30 | Unitate distribuție |
| 15 ** | 7,5 | Cutie automată electronică |
| 16 | 7,5 | Injecție combustibil |
| 17 | 7,5 | Sistem injecție fără cheie; Ventilator răcire. |
| 18 ** | 7,5 | Baterie |
| 19 | 25 | Injecție combustibil; Ventilator răcire. |
| 20 | 30 | Demaror |
| 21 | 7,5 | Blocare direcție |
| 22 | 25 | Faruri față |
| 23 | 7,5 | Injecție combustibil |
| 24 | 7,5 | Injecție combustibil; Demaror; Cutie automată electronică; Stop & Start. |
| 25 | 15 | Sistem audio; Acces și aprindere fără cheie. |
| 26 | 7,5 | Bord; Display. |
| 27 | 7,5 | Sistem VSC |
| 28 | 60 | Cutia de siguranțe în partea pasagerului. |
| 29 ** | 125 | Lunetă încălzită; Încălzire oglinzi exterioare; Trapă din material textil electrică; Sistem ABS; Sistem VSC; Ventilator răcire; Lumini față anti-ceață; Lumini de zi LED. |
| 30 | 50 | Cutie electrică |
| 40 | Stop & Start | |
| 31 | 50 | Servodirecție |
| 32 | 50 * | Ventilator răcire |
| 30 | ||
| 40 | ||
| 33 | 50 | Sistem ABS, sistem VSC |
| 34 | 10 | Siguranță de rezervă |
| 35 | 20 | Siguranță de rezervă |
| 36 | 30 | Siguranță de rezervă |
| 37 | 20 | Lunetă încălzită; Încălzire oglinzi exterioare. |
| 38 | 30 | Injecție combustibil; Sistem VSC. |
| 39 | 7,5 | Lumini față anti-ceață, Bord, Display |
| 40 | 7,5 | Lumini de zi LED |
| 41 | – | Neutilizat |
| 42 | 20 | Trapă din material textil electrică |
| 43 | – | Neutilizat |
* Motor VTi 82
** Motor VTi 68
