Abarth Punto Evo (2010-2012) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Abarth Punto Evo 2010-2012, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (schema siguranțelor).
Abarth Punto Evo (2010-2012) – schema siguranței
Anul producției: 2010, 2011, 2012.
Siguranță brichetă (priză de alimentare) în Abarth Punto Evo (2010-2012) este siguranța 86 în bloc siguranțe în compartiment motor.
Poziția siguranței
Siguranțele sunt grupate în trei unități de control: pe bord, în compartiment motor și pe partea stângă a portbagajului.

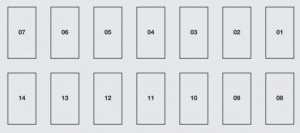

Bloc siguranțe pe bord
| Descriere | Nr | Amp [A] |
| Far de întâlnire drept | 1 | 7,5 |
| Ridică faruri;
Regulator orientare faruri. |
8 | 7,5 |
| Alimentare INT/A pentru bobinele întrerupătoarelor în
bloc siguranțe compartiment motor și bobinele întrerupătoarelor releu pe modul control computer controler caroserie. |
13 | 5 |
| Iluminare interioară;
Iluminare portbagaj; Iluminare compartiment torpedou. |
2 | 5 |
| Alimentare și baterie pentru diagnoză EOBD;
Climatizare automată; Alarmă; Radio; Modul control Blue & Me™. |
5 | 10 |
| Alimentare INT pentru bord;
Întrerupător pedala frână (contact NO); Al treilea stop. |
11 | 5 |
| Motoare închidere uși;
Motoare activare închidere centralizată; Motoare deblocare portbagaj. |
4 | 20 |
| Pompă ștergător parbriz față și spate | 6 | 20 |
| Motor geam față partea șoferului | 14 | 20 |
| Motor ridicare electrică geam față
partea pasagerului |
7 | 20 |
| Alimentare INT pentru martorii de control pe bord;
Modul control presiune pneuri TMPS; Mișcare electrică oglinzi laterale; Modul control trapă; Priză sistem infotainment my-port; Oglindă retrovizoare electrocromatică. |
12 | 5 |
| Bord | 3 | 5 |
| Alimentare INT pentru întrerupător pedala frână
(contact normal deschis), întrerupător pedala ambreiaj, grup încălzire habitaclu, modul control Blue & Me™, cablu sistem audio, modul control regulator tensiune, lumină marșarier pe bara de protecție, senzor asistență frână, bobine întrerupător releu în bloc siguranțe compartiment motor |
10 | 7,5 |

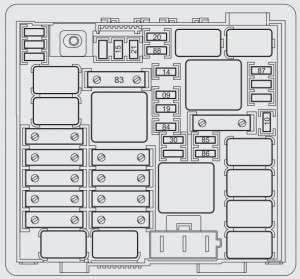

Bloc siguranțe în compartiment motor
| Descriere | Nr | Amp [A] |
| Sistem audio Hi-Fi cu unitate de control și
subwoofer. |
09 | 20 |
| Claxon | 10 | 10 |
| Far de drum stânga;
Far de drum dreapta. |
14 | 15 |
| Compresor aer condiționat | 19 | 7,5 |
| Geam spate încălzit | 20 | 30 |
| Pompă combustibil în rezervor | 21 | 15 |
| Proiector de ceață stânga;
Proiector de ceață dreapta. |
30 | 15 |
| Priză (gata de utilizare) | 85 | – |
| Priză în compartiment pasager;
Brichetă. |
86 | 15 |
| Senzor stare încărcare baterie | 87 | 5 |
| Dezumidificator oglindă laterală partea șoferului;
Dezumidificator oglindă partea pasagerului. |
88 | 7,5 |

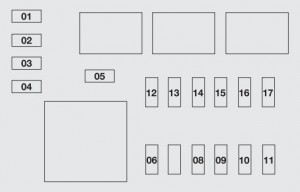

Bloc siguranțe al portbagajului
| Descriere | Nr | Amp [A] |
| Sistem de deschidere a trapei | 17 | 20 |
| Unitate de control gestionare
sistem de alarmă. |
14 | 7,5 |
| Gol | 01 | – |
| Gol | 03 | – |
| Gol | 04 | 10 |
| Gol | 15 | – |
| Gol | 16 | – |
| Gol | 08 | 10 |
| Gol | 07 | – |
| Priză pornire | 05 | 15 |
| Geamuri electrice (motor, controler)
în ușile din partea șoferului. |
11 | 20 |
| Unitate de control TPMS
(sistem de monitorizare a presiunii pneurilor) |
13 | 5 |
| Gol | 09 | 10 |
| Gol | 06 | – |
| Gol | 02 | – |
