Renault Midlum (2005) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Renault Midlum (2005), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Renault Midlum (2005) – schema bloc siguranțe
Anul producției: 2005.
Siguranță brichetă (priză de alimentare) în Renault Midlum (2005) este siguranța 30 în bloc siguranțe.

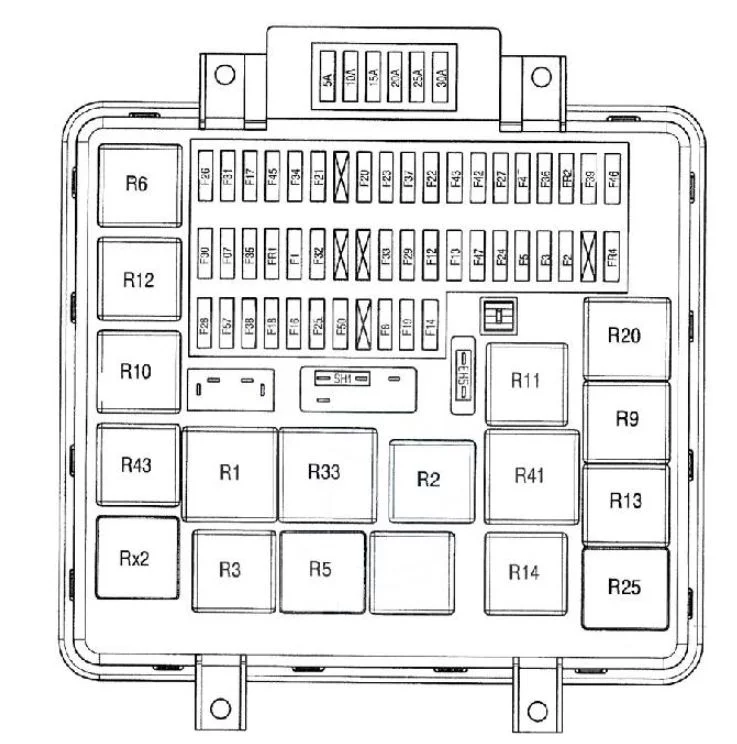

Bloc siguranțe
| Nr | Amp [A] | Descriere |
| 1 | 15 | Priză remorcă 7 poli („ABS”);
Priză remorcă, 7 poli tip 24 S; Releu lumină de stop. |
| 2 | 10 | Lumini de poziție față;
Lumini de poziție spate dreapta; Număr – lumină dreapta; Reglare faruri. |
| 3 | 10 | Lumini de contur;
Lumini de poziție spate stânga/oprit; Număr – lumină stânga; Iluminare bord; Iluminare întrerupătoare. |
| 4 | 10 | Lumini laterale remorcă/oprit |
| 5 | 10 | Alimentare disponibilă (iluminare) |
| 7 | 10 | Electrovalve frână Jake;
Control oprire motor; Înfundare filtru combustibil; ECU „EUP”. |
| 8 | 15 | Lumini proiectoare de ceață;
Lumini proiectoare de ceață pentru condus. |
| 12 | 10 | Faruri de întâlnire dreapta |
| 13 | 10 | Faruri de întâlnire stânga |
| 14 | 15 | Faruri de drum dreapta;
Faruri de drum stânga; Faruri de drum lungi. |
| 16 | 10 | Indicatoare de avertizare pe bord și
alimentare semnalizatoare; Control electric sau hidraulic al frânei de motor; Electrovalvă frână de evacuare; ECU „ABS-ASR”. |
| 17 | 20 | Scaun șofer încălzit;
Limitator de tensiune (priză 12 V); Limitator de tensiune (telecomunicații). |
| 18 | 15 | Încălzitoare prin convecție |
| 19 | 25 | Încălzitor filtru combustibil |
| 20 | 20 | Lumini rotative de avertizare;
Motor ventilator trapă. |
| 21 | 10 | Alimentare (după întrerupătorul principal) |
| 22 | 20 | Încălzitor independent AT 2000 |
| 23 | 10 | Lumină superioară șofer;
Lumină superioară pasager. |
| 24 | 20 | Motor ridicare geam șofer;
Motor ridicare geam pasager. |
| 25 | 5 | Ceas tahograf |
| 26 | 15 | Claxon |
| 27 | 10 | Lumină de stop |
| 28 | 15 | ECU „ABS”;
Releu electric dezactivare frână de motor. |
| 29 | 10 | Dezghețare oglinzi retrovizoare;
Releu temporizat pentru întârzierea dezghețării parbrizului. |
| 30 | 10 | Brichetă |
| 31 | 20 | Priză 24 V;
Cădere de tensiune (priză suplimentară 12 V). |
| 32 | 20 | Regulator viteză ștergător;
Pompă spălare parbriz; Pompă spălare faruri; Motor ștergător parbriz. |
| 33 | 20 | Priză diagnostic;
ECU suspensie. |
| 34 | 15 | Alimentare memorie tuner radio;
Încălzitor independent AT 2000; Dispozitiv intermitent. |
| 35 | – | – |
| 36 | 20 | Priză remorcă 7 poli („ABS”) |
| 37 | 15 | Încuietoare electrică ușă stânga;
Încuietoare electrică dreapta; Încuietoare electrică oglinzi retrovizoare drepte; Control rotativ; Oglinzi retrovizoare exterioare; Iluminare trepte; Iluminare superioară ușă spate stânga; Iluminare superioară ușă dreapta. |
| 38 | 25 | ECU „EUP” |
| 39 | 10 | Controler cutie automată |
| 42 | 10 | Alimentare ECU cutie automată |
| 43 | 10 | Far de încărcare (tractor);
Priză remorcă, 7 poli 24 S; Control dispozitive de echipare; Control jaluzele iluminare; Releu dezactivare frână de evacuare. |
| 45 | 10 | Tablou bloc central uși |
| 46 | 15 | Releu încălzitor combustibil;
Bec (-uri) marșarier; Buzzer marșarier; Releu dezaburire oglinzi retrovizoare. |
| 47 | 10 | ECU suspensie;
Tablou control de la distanță suspensie. |
| 50 | – | – |
| 52 | 10 | Releu întârziere ștergător
parbriz. |
| 57 | 15 | „EUP” VECU ECU;
Tahograf electronic. |
| Relee | ||
| R1 | După aprindere releu alimentare nr. 1 | |
| R2 | Alimentare după releu aprindere | |
| R3 | Releu siguranță ștergător parbriz | |
| R5 | Releu lumini laterale/oprite | |
| R6 | Releu echipamente suplimentare | |
| R9 | Releu lumini proiectoare ceață | |
| R10 | Releu lumini proiectoare ceață | |
| R11 | Releu faruri de întâlnire | |
| R12 | Releu faruri de drum | |
| R13 | Faruri de drum cu rază lungă | |
| R14 | Releu lumină de stop | |
| R18 | Releu electric dezactivare frână de motor | |
| R20 | Oglinzi retrovizoare și releu
dezghețare parbriz. |
|
| R23 | Releu lumini rotative de avertizare | |
| R25 | Releu ștergător parbriz | |
| R33 | Activare releu | |
| R41 | Releu încălzitor combustibil | |
| R43 | Releu alimentare ECU „VECU/EECU” | |
Guri de aer
Configurația A: Cu ADR și cu lumini de zi.
Configurația B: fără ADR și fără lumini de zi.
În funcție de montaj, vehiculul este echipat cu următoarele guri de aer:
| Nr | Gură de aer |
| SH1 | – |
| SH2 | Gură aer ADR |
| SH3 | Gură aer lumini de zi |

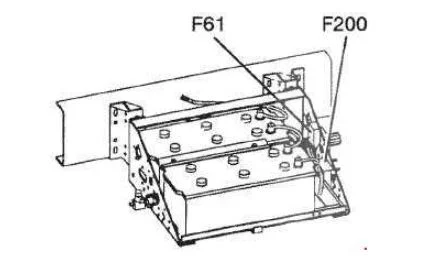

| Nr | Amp [A] | Gură de aerisire |
| F61 | 50 | Dezghețare parbriz |
| F200 | 200 | Alimentare (înainte de întrerupătorul principal) |

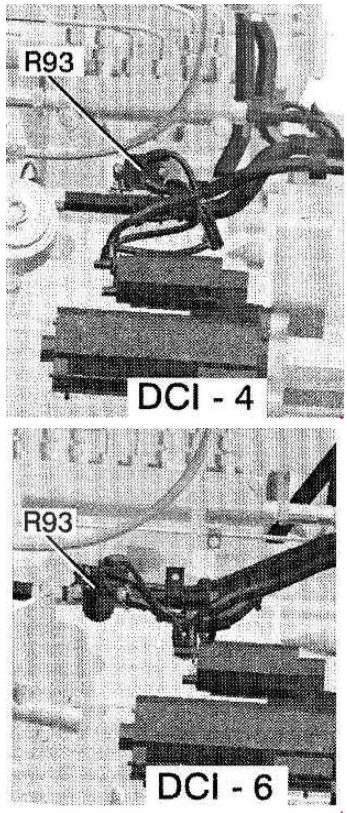

Releu încălzitor (R93)

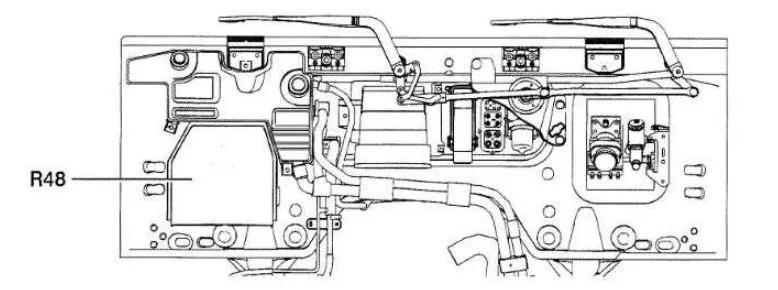

Releu dezaburire parbriz (întârziat) (R48)

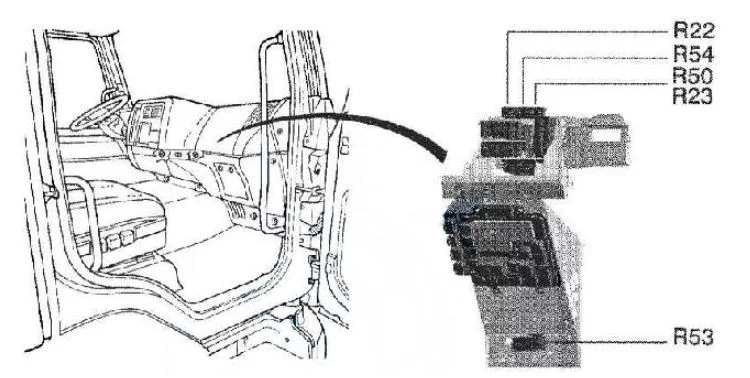

Releu
| Nr | Releu |
| R22 | Releu neutru |
| R23 | Releu lumini rotative de avertizare |
| R50 | Releu alimentare disponibilă
(echipamente producător caroserie). |
| R53 | Releu întârziere pulverizatoare faruri |
| R54 | Releu lumini marșarier |
| Nr | Releu |
| R34 | Releu viteză zero;
Releu viteză zero cutie “ALLISON”. |
| R70 | Releu dezactivare frână de evacuare |
