Renault Clio III (2006-2012) – cutia de siguranțe

Andrei Popescu

În acest articol vei găsi diagramele cutiei de siguranțe a Renault Clio III (2006–2012), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre atribuirea și dispunerea fiecărei siguranțe.

Renault Clio III (2006-2012) – schema cutiei de siguranțe

Anul producției: 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Siguranță brichetă (priză de alimentare) în Renault Clio III este siguranța F9 în cutia de siguranțe a bordului.

Poziția cutiei de siguranțe

Compartiment motor

Cutia de siguranțe se află pe partea stângă a compartimentului motor.

Habitaclu

În funcție de vehicul, deschide capacul din partea dreaptă a volanului sau a compartimentului pentru obiecte.

Pentru a identifica siguranțele, vezi eticheta cu dispunerea siguranțelor.
Simbolo Descriere
Simbolo Descriere
  Renault Clio III (2006-2012) – schema cutiei de siguranțe Blocare uși spate
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 2 Geamuri electrice
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 3 Ventilator habitaclu
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 4 Alimentare principală;

Iluminare în uși.
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 5 Închidere centralizată
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 6 Lumini de stop și frâne
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 7 Imobilizator motor
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 8 Ștergător lunetă
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 9 Iluminare interioară;

Ștergătoare automate;

Lumini automate.
Simbol Descriere
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 10 Radio
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 11 Control climatizare
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 12 Climatizare manuală
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 13 Brichetă față
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 14 ABS/ESP
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 15 Control geam partea șoferului
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 16 Ridicător geam șofer
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 17 Claxon
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 18 Oglinzi retrovizoare electrice
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 19 Set de semnalizatoare
Renault Clio III (2006-2012) – schema cutiei de siguranțe - 20 Semnalizator semnalizare;

Ștergător lunetă.
Schemele cutiilor de siguranțe

Panou instrumente

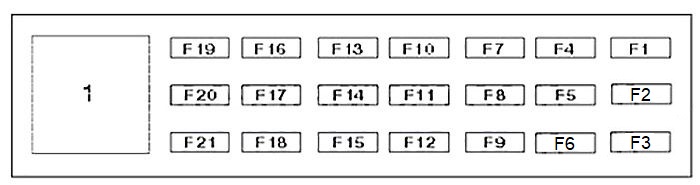

Renault Clio III (2006-2012) – schema cutiei de siguranțe - 21

Atribuirea siguranțelor în bord
Siguranțe Renault Clio 3 – descriere

Nr Amperaggi [A] Descriere
Nr Amperaggi [A] Descriere
1 Releu circuite principale de aprindere 1
F1 30A Semnalizator (fără sistem de deschidere vehicul fără cheie)
F1 15A Motor ștergător lunetă (cu sistem de acces fără cheie)
F2 15A Modul control climatizare;

Echipament auxiliar;

Bord.
F3 7,5A Modul control oglindă exterioară;

Lumini interioare;

Lumini oglinzi cosmetice.
F4 15A Conector bus date (DLC);

Claxon.
F5 –
10A		 Neutilizat (cu sistem de acces fără cheie);

Lampă cutie torpedou;

Lampă spațiu de încărcare (fără sistem de acces fără cheie).
F6 25A Închidere centralizată;

Motor electric geam, actuator.
F7 –
25A		 Neutilizat (cu sistem de deschidere vehicul fără cheie);

Comutator dublu geam, ușă partea șoferului (fără sistem de deschidere vehicul fără cheie).
F8 10 A Modul control Sistem antiblocare roți (ABS)
F9 15A Brichetă
Nr Amperaggi [A] Descriere
F10 20A Modul control motor ventilator climatizare/încălzire (reglare manuală a temperaturii)
F11 20A Modul control motor ventilator climatizare/încălzire (control automat al temperaturii)
F12 15A Modul control climatizare;

Panou control funcție climatizare/încălzire;

Claxon sistem alarmă;

Sistem audio;

Cutia de siguranțe/placă releu;

Tablou de bord 2-releu 6/7;

Scaune încălzite;

Modul control multifuncțional;

Pompă spălare lunetă;

Modul control funcție volan;

Modul control telefonic;

Pompă spălare parbriz.
F13 10 A Comutator poziție pedală frână (BPP);

Cutia de siguranțe/placă releu;

Consolă 2-releu 3.
F14 –
5A		 Neutilizat (cu sistem acces fără cheie);

Senzor lumină;

Modul control oglindă exterioară;

Lumini interioare;

Senzor ploaie;

Lumini oglinzi cosmetice;

Ștergător parbriz (fără sistem acces fără cheie).
F15 –
20A		 Neutilizat (cu sistem acces fără cheie);

Motor ștergător lunetă (fără sistem acces fără cheie).
F 16 30A
15A		 Semnalizatoare (cu sistem acces fără cheie);

Modul control imobilizator (fără sistem acces fără cheie).
F17 30A Închidere centralizată
F18 15A Modul control oglinzi laterale;

Lumini interioare;

Lumini oglinzi cosmetice (cu sistem deschidere fără cheie);

Modul control multifuncțional (fără sistem deschidere fără cheie).
F19 5A Ventilator senzor temperatură auto
F20 25A Motor electric geam partea pasagerului
F21 Diodă electrică geam scaun spate

Siguranțe cu întrerupătoare de consum

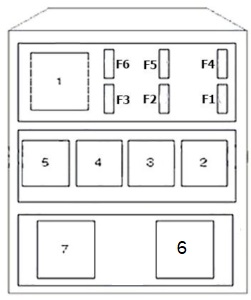

Renault Clio III (2006-2012) – schema cutiei de siguranțe - 23

Siguranțe cu întrerupătoare de consum

Nr Amperi [A] Descriere
1 Releu electric geam, partea șoferului
2 –
3 Releu lumină de stop
4 –
5 –
6 Releu geam electric – spate 1
7 Releu geam electric – spate 2
F1 –
F2 20A Scaune încălzite
F3 15A Trapă
F4 25A Geamuri electrice spate
F5 –
F6 –

Compartiment motor

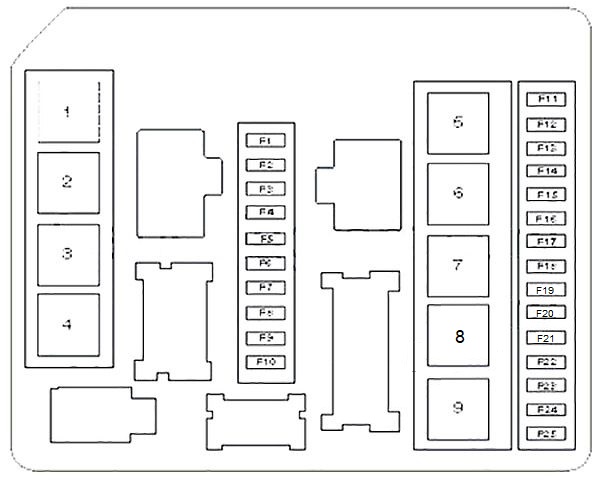

Renault Clio III (2006-2012) – schema cutiei de siguranțe - 24

Atribuirea siguranțelor și releelor în compartiment motor

Nr Amperaggi [A] Descriere
Nr Amperaggi [A] Descriere
1 Releu încălzire lunetă spate
2 Releu control motor (EC) – exclus K9K764
3 Releu faruri de întâlnire
4 Releu proiectoare de ceață
5 Releu motor demaror
6 –
7 Releu motor ventilator răcire motor, viteză mare 1
8 Releu motor ventilator răcire motor, viteză mică 2
9 Releu circuite principale aprindere 2
F1 25A Modul control Sistem antiblocare roți (ABS)
F2 –
F3 10 A Far lumini de drum dreapta
F4 10 A Far lumini de drum stânga
F5 10 A Modul control climatizare;

Închidere centralizată;

Comutator pilot automat;

Motor geam electric, spate dreapta;

Sistem ABS/ESP;

Display multifuncțional;

Lumini laterale dreapta;

Lumini spate dreapta.
F6 10 A Sistem audio;

Închidere centralizată;

Brichetă;

Comutator reglare oglinzi laterale;

Comutator dublu geam electric, ușă șofer;

Motor geam electric, spate stânga;

Comutator geam electric, ușă partea pasagerului;

Modul control reglare faruri;

Lampă număr;

Asistență parcare;

Lumini stânga;

Lumini spate stânga;

Sistem control tracțiune (TCS).
F7 15 A Releu auxiliar încălzitor 1/2;

Comutator marșarier pilot automat;

Conector magistrală date (DLC);

Servodirecție electrică;

Modul control faruri xenon;

Modul control multifuncțional;

Comutator selecție mod cutie;

Lampă selector cutie;

Modul control monitor presiune pneuri.
Nr Amperaggi [A] Descriere
F8 20A Motor ștergător parbriz
F9 15A Motor reglare faruri, dreapta;

Faruri de întâlnire faruri, dreapta.
F10 15A Motor reglare faruri stânga;

Faruri de întâlnire față stânga.
F11 10 A Cuplaj compresor climatizare
F12 – –
F13 25A Electromagnet demaror
F14 20 A Modul control transmisie (TCM)
F15 – –
F 16 15A Geam spate încălzit
F17 15A Releu pompă spălător faruri
F18 5 A Modul control transmisie (TCM)
F19 – –
F20 10 A Lumini marșarier
F21 20A Bobine de aprindere
F22 20A Modul control motor (ECM)
F23 10 A Modul control sistem auxiliar de menținere (SRS)
F24 10 A Modul control motor (ECM);

Electromagnet blocare coloana volan – cu sistem de acces fără cheie.
F25 20A Proiectoare de ceață față

Cutia de siguranțe de alimentare

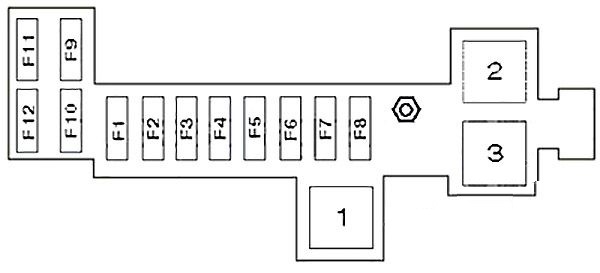

Renault Clio III (2006-2012) – schema cutiei de siguranțe - 25

Cutia de siguranțe de alimentare

Nr Amperi [A] Descriere
1 Releu pompă spălător faruri 1
2 Releu pompă spălător faruri 2
3 Releu far xenon
F1 30A Releu control motor (EC) – K9K764
F2 30A Releu pompă cutie – D4F764 (cutie mecanică secvențială)
F3 30A Motor ventilator răcire motor-K9K766,D4F764 (cutie mecanică secvențială)
F4 30A Motor ventilator răcire motor -K4M, K4J, D4F(MT)
F5 50A Cutia de siguranțe/placă releu;

Consolă 2 siguranțe F2-F4.
F6 80A Încălzitor auxiliar 1/2
F7 –
F8 50A Modul control Sistem antiblocare roți (ABS)
F9 –
F10 –
F11 –
F12 10 A Releu far xenon

Siguranțe principale

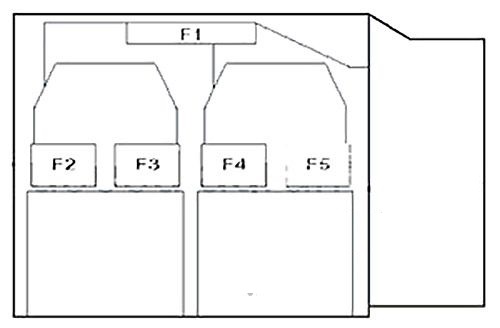

Renault Clio III (2006-2012) – schema cutiei de siguranțe - 26

Nr Amperaggi [A] Descriere
F1 350A Cutia de siguranțe/plăcuță releu, compartiment motor 2 siguranțe F2-F8;

Cutia de siguranțe/plăcuță releu, compartiment motor 3 siguranțe F2/F3.
F2 70A Cutia de siguranțe/plăcuță releu, consolă 1 -siguranțe F16-F18;

Cutia de siguranțe/plăcuță releu, compartiment motor 2 siguranțe F1.
F3 60A Servodirecție electrică
F4 70A Cutia de siguranțe/plăcuță releu, consolă 1 – siguranțe F1-F6/F20, releu 1
F5 60A Modul control multifuncțional
