DS3 (2017-2020) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a DS 3 2017‑2020, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – DS3
Se referă la vehiculele produse în anii:
2017, 2018, 2019, 2020.
Pentru Brichetă (prize de alimentare) în DS3 este responsabilă siguranța F9 din cutia de siguranțe a bordului.

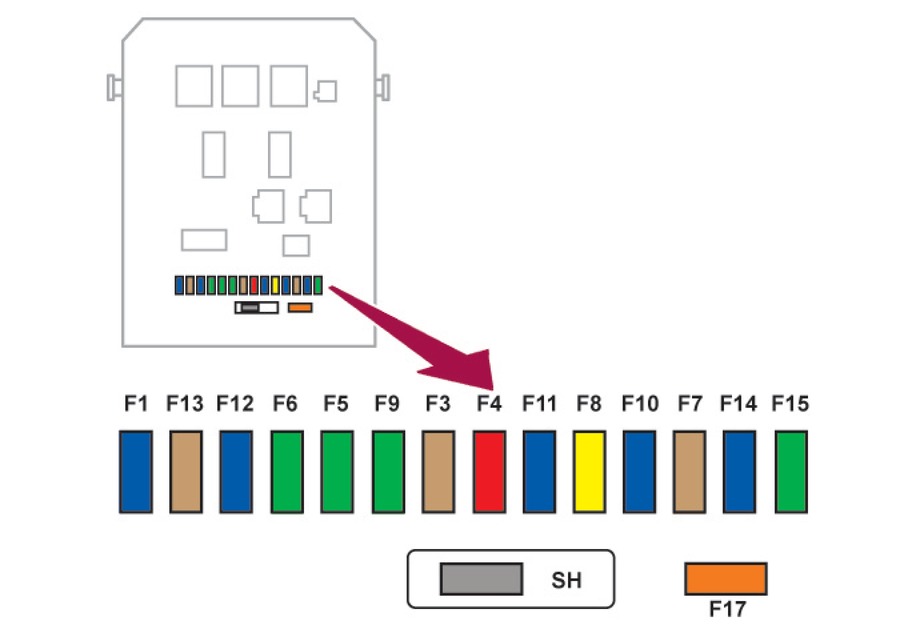

Cutia de siguranțe a bordului
Vehicule cu volan pe partea șoferului:
Cutia de siguranțe se află în partea inferioară a bordului (pe partea șoferului).
Dezlipește capacul trăgându-l lateral, îndepărtează complet capacul.
Vehicule cu volan pe partea pasagerului:
Cutia de siguranțe se află în compartimentul portbagajului.
Deschide capacul compartimentului portbagajului, dezlipește capacul cutiei de siguranțe trăgându-l lateral, îndepărtează complet capacul.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| F1 | 15 A | Ștergător spate. |
| F2 | – | Neutilizat. |
| F3 | 5 A | Unitate de control a sistemului airbag și a pretensionatoarelor centurilor de siguranță |
| F4 | 10 A | Climatizare;Comutator ambreiaj;
Oglindă electrocrormatică; Pompă filtru de particule (Diesel); Presiune diagnostic; Senzor debit aer (Diesel). |
| F5 | 30 A | Panou geamuri electrice;Control electric geam partea pasagerului;
Motor electric geam față. |
| F6 | 30 A | Motor electric geam partea șoferului. |
| F7 | 5 A | Lampă plafon, iluminare compartiment torpedou |
| F8 | 20 A | Display multifuncțional;Sistem audio;
Radio navigație; Centrală alarmă; Sirena alarmă. |
| F9 | 30 A | Presiune 12 V;Alimentare portabilă pentru navigație. |
| F10 | 15 A | Elemente de control pe volan. |
| F11 | 15 A | Aprindere;Presiune diagnostic;
Controler transmisie automată. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F12 | 15 A | Senzor ploaie și radiație solară;Releu remorcă. |
| F13 | 5 A | Comutator principal;Grup releu motor. |
| F14 | 15 A | Controler senzori parcare;Controler sistem airbag;
Bord; Climatizare digitală; Cutie USB; Amplificator Hi-Fi. |
| F15 | 30 A | Închidere centralizată. |
| F 16 | – | Neutilizat. |
| F17 | 40 A | Dezghețare și dezaburire lunetă spate și oglinzi laterale. |
| CII | – | Bypass PARC. |
| FH36 | 5 A | Releu remorcă. |
| FH37 | – | Neutilizat. |
| FH38 | 20 A | Amplificator hi-fi. |
| FH39 | 20 A | Scaune încălzite |
| FH40 | 40 A | Releu remorcă. |

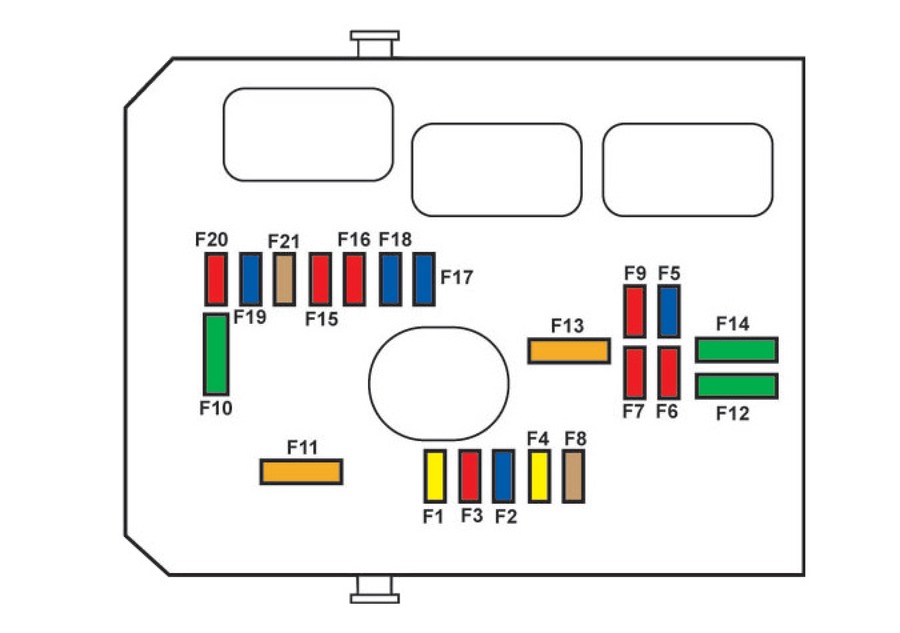

Cutia de siguranțe în compartiment motor
Se află în compartiment motor lângă bateria (pe partea șoferului).
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| F1 | 20 A | Alimentarea unității de control motor;Releu control grup ventilator răcire;
Releu multifuncțional principal control motor; Pompă injecție (Diesel). |
| F2 | 15 A | Claxon. |
| F3 | 10 A | Lichid parbriz, față și spate. |
| F4 | 20 A | Lămpi LED. |
| F5 | 15 A | Încălzitor Diesel (Diesel);Pompă aditiv pentru filtre antiparticulat (Diesel);
Senzor debit aer (Diesel); Încălzitor preîncălzire; Electrovalve (VTi). |
| F6 | 10 A | Unitate control Sistem antiblocare roți (ABS)/DSC;Comutator urgență secundar. |
| F7 | 10 A | Servodirecție electrică;Cutie automată. |
| F8 | 25 A | Control demaror. |
| F9 | 10 A | Unitate comutare și protecție (Diesel). |
| F10 | 30 A | Încălzitor combustibil (Diesel);Încălzitor preîncălzire (Diesel);
Pompă combustibil (VTi); Injectoare; Bobine de aprindere (benzină). |
| F11 | 40 A | Ventilator încălzitor. |
| F12 | 30 A | Ștergător față lent/rapid. |
| F13 | 40 A | Alimentare interfață sistem integrat (aprindere pozitivă). |
| F14 | 30 A | Alimentare Valvetronic (VTi). |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F15 | 10 A | Faruri dreapta faruri de întâlnire. |
| F 16 | 10 A | Faruri stânga faruri de întâlnire. |
| F17 | 15 A | Faruri de poziție stânga. |
| F18 | 15 A | Faruri cu faruri de drum dreapta. |
| F19 | 15 A | Senzori de oxigen și electrovalve (VTi);Electrovalve (Diesel);
Electrovalvă EGR (Diesel). |
| F20 | 10 A | Pompe;Termostat electronic (VTi);
Electrovalvă temporizată (THP); Senzor de apă în combustibil (Diesel). |
| F21 | 5 A | Alimentare control grup ventilator;Sistem antiblocare roți (ABS)/DSC;
Pompă turbo (THP). |
| MF1* | 60 A | Grup ventilator. |
| MF2* | 30 A | Pompă ABS/DSC. |
| MF3* | 30 A | Electrovalve ABS/DSC. |
| MF4* | 60 A | Alimentare interfață sistem integrat (BSI). |
| MF5* | 60 A | Alimentare interfață sistem integrat (BSI). |
| MF6* | 30 A | Ventilator răcire suplimentar (THP). |
| MF7* | 80 A | Cutia de siguranțe bord. |
| MF8* | – | Neutilizat. |
| * Siguranțele maxi oferă o protecție suplimentară pentru circuitele electrice. Orice lucrare la siguranțele maxi trebuie efectuată de un centru de asistență autorizat CITROËN sau de un atelier specializat. |
