Daewoo Nubira – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Daewoo Nubira, vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Daewoo Nubira – schema siguranței
Anul producției:
Siguranță brichetă (priză de alimentare) în Daewoo Nubira este siguranța 8 (20A) în bloc siguranțe în compartimentul pasagerului.

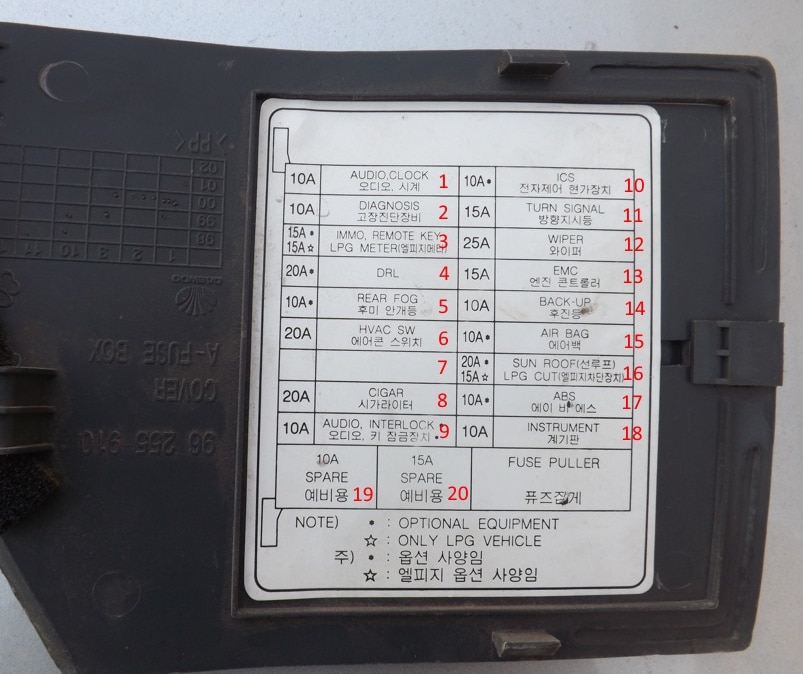

Compartiment pasageri
Blocul se află sub bord pe partea șoferului.
Descriere
| 1 | 10/15A Unitate control;Audio;
Ceas; Senzor cheie aprindere. |
| 2 | 10A Dispozitiv electronic antifurt;Cruise control;
Diagnosticare. |
| 3 | 15A Avertizare pericol;Imobilizator. |
| 4 | 20/25A Sistem ștergător;Sistem lumini de zi (DRL). |
| 5 | 10A Bord;Sistem antiblocare roți (ABS);
Buzzer; Comutator; Unitate control automată temperatură (ATC); Faruri spate anti-ceață. |
| 6 | 10A Climatizare;Geam spate încălzit. |
| 7 | 10A Lumină marșarier |
| 8 | 20A Brichetă;Iluminare interior;
Scaune încălzite. |
| 9 | 10A Sistem audio;Ceas;
Comutator blocare cutie de viteze. |
| 10 | 15A Unitate control automată temperatură (ATC);Ceas;
Sistem de siguranță. |
| 11 | 10A Iluminare interior;Semnalizator;
Lumini de avarie. |
| 12 | 10A Dispozitiv electronic antifurt;25A Sistem ștergător. |
| 13 | 15A Sistem de siguranță;Senzor viteză. |
| 14 | 10A DLC;Marșarier;
Cruise control; Climatizare. |
| 15 | 15A Sistem airbag;Geam spate încălzit;
Releu aprindere 2. |
| 16 | 15 / 20A Portbagaj |
| 17 | 10A Sistem antiblocare roți (ABS);ESP. |
| 18 | 10A Bord |
| 19 | Rezervă |
| 20 | Rezervă |

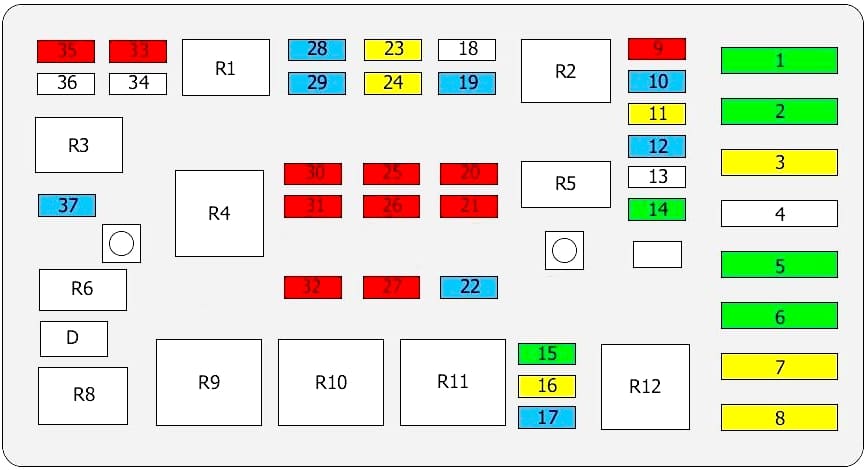

Compartiment motor
Se află lângă baterie
Descriere
| 1 | 30A Siguranță principală pentru siguranțe 1 – 5 |
| 2 | Motor ventilator aer 30A |
| 3 | 20A Ventilator răcire, prima viteză |
| 4 | 60A Sistem antiblocare roți (ABS);ESP. |
| 5 | 30A Comutator aprindere 2 |
| 6 | 30A Cheie aprindere 1 |
| 7 | 20A Geamuri |
| 8 | 20A Ventilator răcire, a doua viteză |
| 9 | 10A Gol |
| 10 | 15A Gol |
| 11 | 20A Gol |
| 12 | 15A Alarmă |
| 13 | 25A Gol |
| 14 | 30A Gol |
| 15 | 30A Lunetă încălzită |
| 16 | 20A DIS |
| 17 | 15A Sistem injecție |
| 18 | Rezervă |
| 19 | 15A Pompă combustibil |
| 20 | 10A Lumină exterioară dreapta |
| 21 | 10A Lumină exterioară stânga |
| 22 | 15A Modul control electronic |
| 23 | 20A Lumină de stop |
| 24 | 20A Scaun electric |
| 25 | 10A Faruri de drum dreapta |
| 26 | 10A Far de întâlnire dreapta |
| 27 | 10A Oglindă încălzită |
| 28 | 15A Închidere centralizată |
| 29 | 15A Antenă |
| 30 | 10A Far de drum stânga |
| 31 | 10A Far de întâlnire stânga |
| 32 | 10A Alimentare oglinzi |
| 33 | 10A Climatizare |
| 34 | 25A Faruri |
| 35 | 10A Semnal |
| 36 | Gol |
| 37 | 15A Proiectoare de ceață |
| R1 | Faruri |
| R2 | Pompă combustibil |
| R3 | Proiectoare de ceață față |
| R4 | Ventilator răcire, prima viteză |
| R5 | Faruri spate |
| R6 | Semnal |
| R7 | |
| R8 | Climatizare |
| R9 | Ventilator răcire, a doua viteză |
| R10 | Comutator aprindere 2 |
| R11 | Geam spate încălzit |
| R12 | Comutator aprindere 1 |
| D | Diodă – climatizare |
