Daewoo Korando (1999-2001) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Daewoo Korando 1999‑2001, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Daewoo Korando – schema blocului siguranțe
Anul producției: 1999, 2000, 2001.

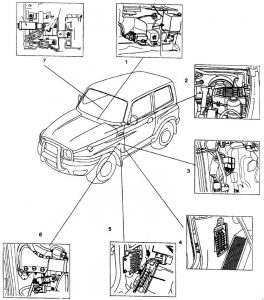

Poziție
- Releu de închidere automată a ușilor
- Bloc siguranțe în compartiment motor
- Releu motor și electrovalvă ABD
- Bloc siguranțe interior
- Releu interior
- Releu pentru coborârea automată a geamului
- Releu de protecție la supratensiune: OVPR

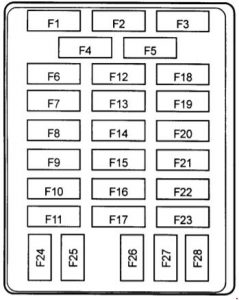

Bloc siguranțe compartiment
| Număr |
Descriere |
Amperaj [A] |
| F1 | Sistem antiblocare roți (ABS);ECU al mecanismului diferențial al frânei. | 15 |
| F2 | Unitate de control a cutiei de viteze;Releu ECS;
Unitate de încălzire a scaunelor. |
10 |
| F3 | Imobilizator (Diesel);Comutator stop. | 10 |
| F4 | Comutator AUDIO | 10 |
| F5 | O/SMIRR,C/Brichetă. | 15 |
| F6 | Iluminare interioară a vehiculului;Lampă ușă;
Lampă portbagaj. |
10 |
| F7 | Comutator lumini de avarie | 15 |
| F8 | Releu dezumidificator | 20 |
| F9 | Conexiune STICS nr. 1;Audio. | 10 |
| F10 | Releu de alimentare | 30 |
| F11 | ECU al mecanismului diferențial al frânei | 15 |
| F12 | Releu trapă | 20 |
| F13 | Unitate de control a tabloului electric;Unitate tabloul electric. | 20 |
| F14 | Releu al motorului ventilatorului | 30 |
| F15 | Comutatorul lămpii de stop | 15 |
| F 16 | Climatizare;Încuietoare ușă;
Dispozitiv de încălzire a scaunelor. |
15 |
| F17 | Releu geam electric;Conector diagnostic. | 10 |
| F18 | Releu compartiment motor;Comutator de urgență. | 15 |
| F19 | Lampă de rezervă | 10 |
| F20 | Tablou electric;Unitate de control a tabloului electric;
Trapă; Oglindă retrovizoare cu auto-întunecare. |
10 |
| F21 | Senzor de viteză;Conector diagnostic;
Conector nr. 5. |
10 |
| F22 | Diodă;Releu de protecție la supratensiune;
Unitate de control a încălzirii; Releu de blocare a cutiei de viteze. |
10 |
| F23 | Unitate sistem airbag | 10 |
| F24 | Releu ECS | 15 |
| F25 | Motor antenă | 10 |
| F26 | Releu ștergătoare FRT, motor | 15 |
| F27 | Duza și motor ștergător spate | 10 |
| F28 | Releu climatizare, conector 3 | 10 |
Cutia de siguranțe în compartiment motor
| Număr |
Amperaj [A] |
Descriere |
| 10 | 10 | Claxon |
| 11 | 15 | Lumină spate antifog |
| 12 | 15 | Far față (înalt) |
| 13 | 15 | Far față (jos) |
| 14 | 15 | Far față antifog |
| 15 | 20 | Releu protecție la supratensiune (benzină) |
| 16 | 30 | Far spate |
| 17 | 30 | Far față |
| 18 | 30 | Motor |
| 19 | 30 | Aprindere |
| 20 | 50 | Baterie |
| Releu | ||
| 1 | Far spate | |
| 2 | Claxon | |
| 3 | Aprindere (benzină) | |
| 4 | Far față antifog | |
| 5 | Ventilator condensator | |
| 6 | Compresor (Diesel); Ventilator condensator (benzină). | |
| 7 | Ventilator condensator | |
| 8 | Far față (înalt) | |
| 9 | Far față (jos) | |

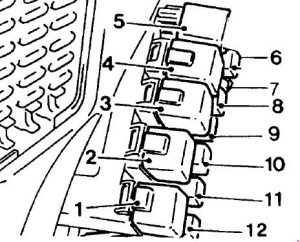

Panou relee
| Număr |
Releu |
| 1 | Releu al ștergătorului parbriz față |
| 2 | Mecanism diferențial al frânei automate 5.0 împământare |
| 3 | Releu de avertizare pericol |
| 4 | Releu al pompei combustibil |
| 5 | Releu blocare cutie automată |
| 6 | Releu dezumidificator |
| 7 | Releu ECS |
| 8 | Releu lumină spate antifog |
| 9 | Releu geam electric |
| 10 | Releu climatizare |
| 11 | Releu trapă |
| 12 | Releu blocare ambreiaj (cutie manuală); Releu neutru (cutie automată). |
Releu ventilator (nr. 6)
