Chrysler PT Cruiser (2001-2010) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Chrysler PT Cruiser (2001–2010), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Chrysler PT Cruiser (2001-2010) – schema bloc siguranțe
Anul producției: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Siguranțele prizei Brichetă (prize de alimentare) în Chrysler PT Cruiser sunt siguranța nr. 19 (2004-2005) sau siguranțele nr. 11 și 16 (2006-2010) în blocul siguranțe al compartimentului motor.
Blocul conține siguranțe tip cartuș și mini siguranțe. Descrierea fiecărei siguranțe și componente poate fi vizibilă pe partea interioară a capacului motorului.

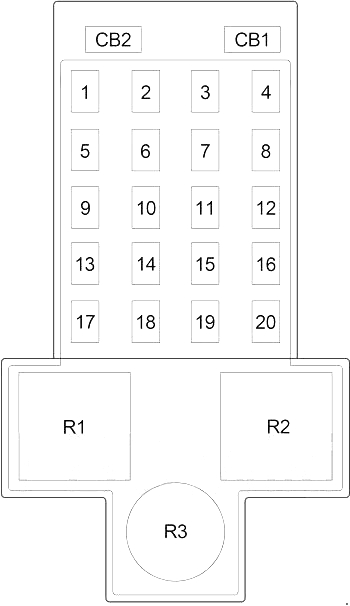

Bloc siguranțe în habitaclu
Panoul de acces la siguranțe se află pe partea stângă a bordului lângă coloana volanului. Eticheta care identifică componentele și circuitele se află pe partea interioară a capacului.
| Nr |
Amperaggi [A] |
Descriere |
| 1 | 10 | 01:
Modul acces la distanță fără cheie (radio, bord, întrerupător încuietoare ușă, lampă spate/stop, întrerupător alimentare oglindă, modul stânga / dreapta Lavalier, lampă poziție față / semnalizatoare, întrerupător multifuncțional, lampă spate semnalizatoare, iluminare plăcuță) |
| 25 | ‘?:
Întrerupător faruri; Releu faruri; Modul acces la distanță fără cheie; Bord; Siguranță (habitaclu): “8”, “19”, “20”; Siguranță (compartiment motor): “16” |
|
| 2 | 15 | Întrerupător faruri față
(bord, întrerupător blocare uși, lampă poziție, lampă poziție față/semnalizator, lampă spate/stop, lampă plăcuță, modul acces la distanță fără cheie, întrerupător alimentare oglinzi) |
| 3 | 20 | Modul acces la distanță fără cheie
(radio, bord, întrerupător încuietoare ușă, lampă spate/stop, întrerupător alimentare oglinzi, modul stânga/dreapta Lavalier, lampă poziție față/semnalizator, întrerupător multifuncțional, lampă spate semnalizatoare, lampă plăcuță) |
| 4 | 20 | ’01:
Întrerupător scaun încălzit partea șoferului; Modul scaun încălzit partea șoferului. |
| 20 | ‘?:
Întrerupător alimentare scaun |
|
| 5 | 10 | Controler dispozitive reținere pasageri
(modul control sistem airbag) |
| 6 | 10 | Releu scaun față;
Întrerupător lampă marșarier (cutie manuală); Senzor debit transmisie (cutie automată); Întrerupător dezumidificator lunetă spate. |
| 7 | 25 | Motor ventilator |
| 8 | 15 | 01:
Întrerupător faruri (bord, lampă față proiectoare de ceață); Releu faruri (far stânga și dreapta faruri de întâlnire). |
| 15 | ‘?:
Întrerupător faruri (bord, lampă față proiectoare de ceață) |
|
| 9 | 10 | Controler dispozitive reținere pasageri
(modul control sistem airbag); Modul control sistem airbag partea stângă și dreaptă. |
| 10 | 10 | Bord;
Modul acces la distanță fără cheie; Modul imobilizator cheie Sentry. |
| 11 | 10 | Modul control sistem transmisie (benzină);
Releu pompă combustibil (benzină); Sistem antiblocare roți (ABS); Modul control motor (Diesel); Electromagnet EVAP/ventilație (1,6 l);. Electromagnet presiune admisie clapetă accelerație (2,4 l turbo). |
| 12 | 10 | Pompă detectare scurgeri;
Releu ambreiaj compresor climatizare; Releu ventilator radiator (viteză mare) (exclusiv 2,4 l turbo); Releu ventilator radiator (viteză mică) (exclusiv 2,4 l turbo); Electromagnet blocare cutie frână (cutie automată); Modul control cutie (cutie automată). |
| 13 | 10 | ’01:
Radio. |
| 10 | ‘?:
Lampă plafonieră; Senzor intruziune; Modul consolă aeriană; Lampă ambientală stânga și dreapta; Lampă portbagaj; Bord; Modul imobilizator; Întrerupător alimentare oglindă; Modul acces la distanță fără cheie. |
|
| 14 | 20 | ’01:
Modul trapă; Modul consolă superioară. |
| 20 | ‘?:
Radio; Lămpi de lectură; Modul trapă; Modul consola superioară; Antena; Oglindă retrovizoare; Modul handsfree; Radio satelitar. |
|
| 20 | Cabrio:
Radio; Modul busolă/oglindă temperatură; Modul reglare geamuri partea șoferului și partea pasagerului. |
|
| 15 | 20 | Motor ștergător față;
Comutator ștergător spate; Motor ștergător spate; Comutator multifuncțional; Comutator ștergător față și spălător parbriz. |
| 16 | 10 | ‘?:
Comutator Autostick; Modul control sistem transmisie; Tablou de bord. |
| 17 | 20 | ’01:
Comutator scaun încălzit partea pasagerului; Modul scaun încălzit partea pasagerului. |
| 15 | ‘?:
Releu scaun încălzit (comutator scaun încălzit partea șoferului/pasagerului, modul scaun încălzit) |
|
| 18 | 10 | Oglindă încălzită |
| 19 | 10 | Far dreapta faruri de întâlnire |
| 20 | 10 | Far stânga faruri de întâlnire;
Comutator reglaj faruri; Modul stânga/dreapta Lavalier. |
| Comutator circuit | ||
| CB1 | 25 | ’01:
Comutator faruri. |
| CB2 | 20 | Comutator alimentare geam față |
| 20 | Cabrio:
Modul reglare geamuri partea șoferului și partea pasagerului. |
|
| Releu | ||
| R1 | LHD: R
iflector |
|
| RHD:
Scaun încălzit. |
||
| R2 | LHD:
Scaun încălzit. |
|
| RHD:
Reflector. |
||
| R3 | – | |
Bloc siguranțe în compartiment motor
Blocul siguranțe se află în compartiment motor; lângă filtrul de aer.

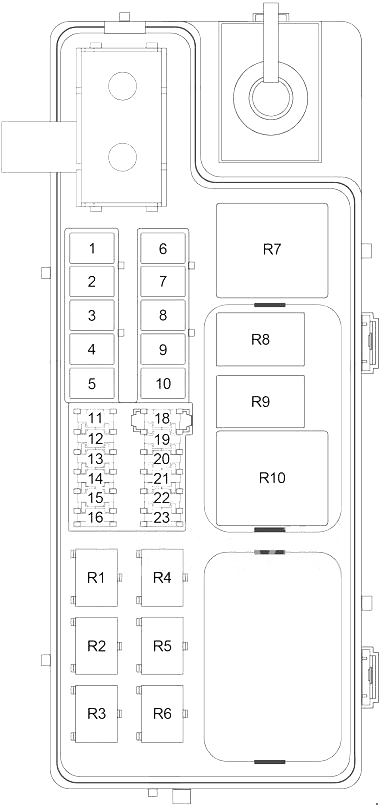

Benzină:

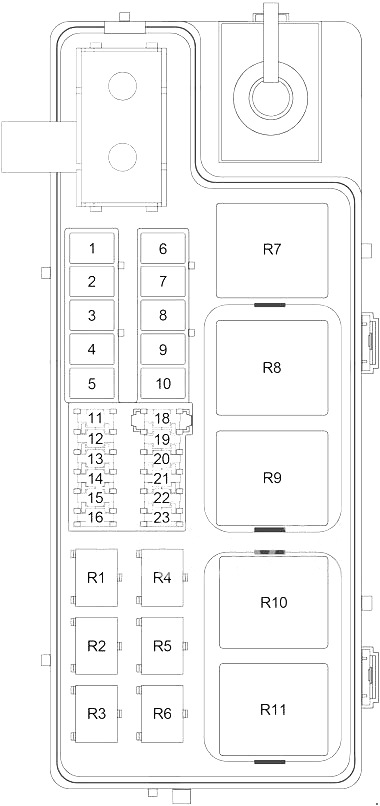

Diesel:
| Nr |
Amperi [A] |
Descriere |
| 1 | 30 | Releu demaror;
Comutator aprindere (modul control cutie automată, modul control sistem transmisie (benzină); Modul control motor (Diesel); Siguranță (compartiment motor): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “16”) |
| 2 | 40 | Sistem antiblocare roți (ABS) |
| 3 | 40 | Comutator aprindere (siguranță (compartiment motor): “5”, “6”, “7”, “CB2”) |
| 4 | 40 | 01:
Releu scaun încălzit (siguranță (compartiment motor): “4”, “17”) |
| 20 | Diesel (‘?):
Releu scaun încălzit (siguranță (compartiment motor): “4”, “17”) |
|
| 30 | Benzină (‘?):
Releu scaun încălzit (siguranță (compartiment motor): “4”, “17”) |
|
| 5 | 40 | cu excepția 2.4 Turbo:
Releu ventilator radiator (viteză mare); Releu ventilator radiator (viteză mică). |
| 40 | 2.4 Turbo:
Releu ventilator radiator (viteză mică). |
|
| 6 | 20 | ’01:
Comutator alimentare scaun. |
| 50 | 2.4 Turbo: în
Ventilator radiator (viteză mare) – releu. |
|
| 7 | 20 | ’01:
Sistem antiblocare roți (ABS). |
| 30 | ‘?:
Sistem antiblocare roți (ABS). |
|
| 8 | 40 | Dezumidificator lunetă spate, (siguranță (compartiment motor): “18”) |
| 9 | 40 | Diesel (‘?):
Releu încălzire habitaclu nr. 1. |
| 10 | 40 | Siguranță (compartiment motor): “1”, “2”, “3”, “CB1” |
| 11 | 10 | Releu ambreiaj compresor climatizare |
| 12 | 15 | Comutator lumină de stop;
Sistem antiblocare roți (ABS); Lampă stop; Lampă stop centrală superioară; Modul control sistem transmisie (benzină); Modul control motor (Diesel). |
| 13 | 20 | Benzină:
Releu oprire automată (senzor de oxigen, generator, bobină de aprindere, toba de eșapament, injector combustibil, electromagnet contra supratensiune (2,4 turbo), motor ventilator radiator (2,4 turbo), releu pompă combustibil, conector legătură date, modul control sistem transmisie. |
| 20 | Diesel:
Releu oprire automată (releu încălzire habitaclu nr. 1, releu încălzire habitaclu nr. 2, releu bujii, releu încălzitor combustibil, releu ambreiaj compresor climatizare, releu ventilator radiator (viteză mare), electromagnet rotativ, electromagnet clapetă accelerație, releu pompă combustibil, releu ventilator radiator (viteză mică), electromagnet EGR, generator, senzor poziție arbore cu came, senzor debit masic aer, electromagnet presiune combustibil, conector legătură date, modul control motor. |
|
| 14 | 15 | Releu claxon |
| 15 | 20 | Releu control cutie automată;
Modul control cutie automată; Grup electromagnetic cutie/comutator presiune. |
| 16 | 15 | ‘?:
Far stânga și dreapta faruri de întâlnire |
| 17 | – | |
| 18 | 15 | 01:
Radio; Lămpi de citit; Lampă plafonieră; Senzor de intruziune; Modul consola aeriană; Lampă ambientală stânga și dreapta; Lampă portbagaj; Planșă; Modul imobilizator; Comutator alimentare oglindă; Claxon; Modul acces la distanță fără cheie. |
| 20 | ‘?:
Claxon; Radio; Siguranță (compartiment motor): “13”. |
|
| 19 | 15 | Comutator multifuncțional |
| 20 | 20 | Comutator aprindere;
Brichetă; Priză alimentare față; Priză alimentare spate. |
| 21 | 15 | Diesel (‘?):
Releu pompa combustibil (încălzitor PCV, releu încălzitor combustibil, modul pompa combustibil). |
| 22 | 20 | Comutator faruri
(lumină ceață, bord). |
| 23 | – | |
| Releu | ||
| R1 | Claxon | |
| R2 | Pompă combustibil | |
| R3 | Oprire automată | |
| R4 | Demaror | |
| R5 | Ambreiaj compresor climatizare | |
| R6 | cu excepția 2.4 Turbo:
Ventilator radiator (viteză mare). |
|
| R7 | Ventilator radiator (viteză mică) | |
| R8 | Benzină:
Control transmisie |
|
| Diesel:
Încălzire habitaclu (nr. 2) |
||
| R9 | Benzină: – | |
| Diesel:
Încălzire habitaclu (nr. 1) |
||
| R10 | Benzină: – | |
| Diesel:
Bujie; 2.4 Turbo: Ventilator radiator (viteză mare) |
||
| R11 | Diesel:
Încălzitor combustibil |
|
