Chrysler Crossfire (2004-2005) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Chrysler Crossfire (2004–2005), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Cutia de siguranțe în compartiment motor

Siguranțele din compartiment motor se află sub capotă, pe partea șoferului, între pompa principală de frâne și aripa față stânga.

Pentru a îndepărta capacul, apasă împreună limbile situate în partea din față a cutiei de siguranțe. Apoi ridică capacul de pe limbile respective. Capacului îi va aluneca de pe partea superioară a cutiei de siguranțe. Pentru a repoziționa capacul, poziționează două cârlige similare balamalelor pe spatele capacului sub cârligele cutiei de siguranțe. Apasă partea din față a capacului până când limbile din față se fixează în poziție.

Modul control al releului

Siguranțele modulului control al releului se află în cutia modulului de control lângă bateria din compartiment motor.

Cutia de siguranțe în habitaclu

Ușile de acces se află la capătul bordului pe partea șoferului, în spatele panoului de finisare.

Folosește o monedă sau o șurubelniță plată pentru a deschide și închide aceste uși de acces.

2004

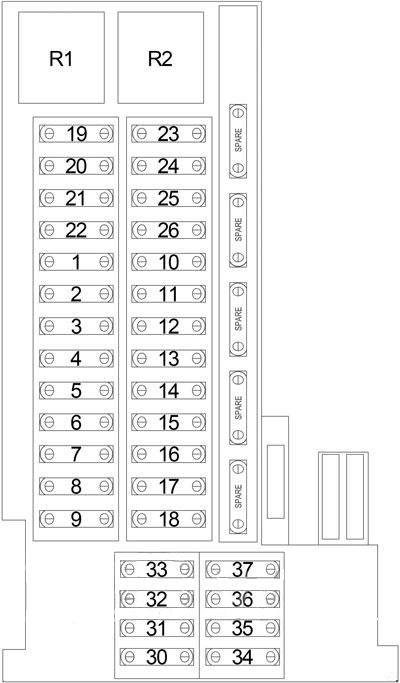

Cutia de siguranțe în compartiment motor

Atribuirea siguranțelor în compartiment motor (2004)

Incavo	Ampere [A]	Descriere
Incavo	Ampere [A]	Descriere
1	5 Amp Beige	Semnal deschidere ușă garaj; TPM și încălzire scaune.
2	5 Amp Beige	Controler centuri siguranță partea pasagerului; Airbag partea pasagerului dezactivat.
3	5 Amp Beige	Indicator, Sistem centuri siguranță și indicator siguranță; Airbag partea pasagerului OfT
4	30 A verde	Motor ștergător
5	15 A blu	Radio
6	15 A blu	Reglare oglinzi exterioare
7	5 Amp Beige	Control electronic transmisie (blocare parcare/mers înapoi). Oglindă retrovizoare fotocromatică și BCM.
8	15 A blu	Radio
9	10 A roșu	Lumină de cortizie; Claxon; Alarmă; Iluminare hayon spate; Control presiune pneuri.
10	5 Amp Beige	Control viteză
11	15 A blu	Bobine de aprindere 6 Cil.
12	10 A roșu	Duza spălător parbriz încălzită
13	10 A roșu	Gol
14	20 A galben	Priză diagnosticare
15	5 Amp Beige	Utilizare căldură reziduală motor
16		Gol

Incavo	Ampere [A]	Descriere
17		Rezervă
18		Rezervă
19	40 A portocaliu	Alimentarea geamurilor
20	10 A roșu	Motorul spoilerului
21	30 A verde	Reglarea scaunului partea dreaptă
22	30 A verde	Reglarea scaunului partea stângă
23	15 A albastru	Amplificator audio (amplificator)
24	30 A verde	Încălzitor scaune
25	20 A galben	Unitate control pneumatic, dezghețare lunetă spate
26	20 A galben	Închidere centralizată
30		Rezervă
31	15 A albastru	Brichetă; Lumină în compartimentul torpedoului.
32	15 A albastru	Ștergător; Pompă lichid parbriz; Semnalizatoare faruri.
33	5 Amp bej	Utilizarea căldurii reziduale a motorului
34		Rezervă
35	15 A albastru	Control la distanță radio; Indicatoare de pericol; Set de semnalizatoare; Utilizarea căldurii reziduale a motorului.
36	30 A verde	Utilizarea căldurii reziduale a motorului
37	5 Amp bej	Aer circulant; Set de semnalizatoare; Control la distanță radio; Utilizarea căldurii reziduale a motorului.

Modul control releu

Alocarea siguranțelor în modul control releu

Incavo	Ampere [A]	Descriere
1	15 A blu	Sistem de tracțiune
2	15 A blu	Control motor 2
3	15 A blu	Control motor 1
4	40 A arancione	Electrovalvă aer
5	15 A blu	Pompă combustibil
6	15 A blu	Claxon

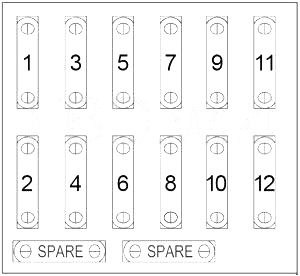

Cutia de siguranțe în habitaclu

Alocarea siguranțelor în cutia de siguranțe internă (2004)

Incavo	Ampere [A]	Descriere
1		Nealocat
2	15 A albastru	Lumină de stop/control viteză
3	7,5 A Maro	Far dreapta; Lumină control faruri.
4	15 A albastru	Lumină marșarier/semnalizator direcție; Reglare automată oglindă retrovizoare.
5	7,5 A Maro	Far stânga
6	15 A albastru	Far dreapta
7	7,5 A Maro	Semnalizator lateral dreapta lumină poziție/spate
8	15 A albastru	Far stânga
9	15 A albastru	Proiectoare de ceață
10	7,5 A Maro	Lumină marșarier stânga/semnalizator lateral lumină spate
11	7,5 A Maro	Placă; Iluminare bord; Iluminare simboluri.
12	7,5 A Maro	Lumină ceață spate (doar piețe europene)
13		Neutilizat
14		Neutilizat

2005

Cutia de siguranțe în compartiment motor

Atribuirea siguranțelor în compartiment motor (2005)

Incavo	Ampere [A]	Descriere
Incavo	Ampere [A]	Descriere
1	5 Amp Bej	Semnal deschidere ușă garaj, TPM și încălzire scaune
2	5 Amp Bej	Controler centură de siguranță partea pasagerului; Sistem airbag partea pasagerului – dezactivat.
3	5 Amp Bej	Indicator centură de siguranță; Indicator sistem airbag partea pasagerului dezactivat
4	7,5 A Maro	Oglindă încălzită
5	15 A albastru	Radio (coupe)
5	20 A galben	Modul control trapă (Roadster)
6	5 Amp Bej	Reglaj oglinzi exterioare (coupe)
6	40 A portocaliu	Unitate trapă hidraulică (Roadster)
7	5 Amp Bej	Control electronic transmisie (blocare parcare/mers înapoi) și BCM
8	15 A albastru	Radio
9	10 A roșu	Lumină de cortizie; Claxon; Alarmă antifurt; Lumină portbagaj; Control presiune pneuri.
10	5 Amp Bej	Indicatori de viteză
11	15 A albastru	Bobine de aprindere 6 Cil.
12	10 A roșu	Duza ștergător parbriz încălzită
13		Rezervă
14	10 A roșu	Priză diagnostic
15	5 Amp Bej	Utilizare căldură reziduală motor
16	30 A verde	Motor ștergător parbriz
17	40 A portocaliu	Program stabilitate electronică

Incavo	Ampere [A]	Descriere
18	40 A portocaliu	Program de Stabilitate Electronică
19	40 A portocaliu	Geam electric, față
20	10 A roșu	Motor spoiler
21	30 A verde	Reglarea scaunului partea dreaptă
22	30 A verde	Reglarea scaunului partea stângă
23	15 A albastru	Amplificator audio (amplificator)
24	30 A verde	Încălzitor scaune
25	20 A galben	Unitate control pneumatic, dezghețare lunetă spate
26	20 A galben	Închidere centralizată
30		Rezervă (coupe)
30	15 A albastru	Radio (Roadster)
31	15 A albastru	Brichetă; Iluminare în compartimentul port-objete.
32	15 A albastru	Ștergător; Pompă spalator parbriz; Semnalizatoare faruri.
33	5 Amp Bej	Utilizarea căldurii reziduale a motorului
34		Rezervă (coupe)
34	30 A verde	Climatizare (Roadster)
35	15 A albastru	Control la distanță cu radiofrecvență; Indicatoare de pericol; Set de semnalizatoare; Utilizarea căldurii reziduale a motorului.
36	30 A verde	Climatizare (Coupe)
36	5 Amp Bej	Reglarea oglinzilor exterioare (Roadster)
37	5 Amp Bej	Circulația aerului; Set de semnalizatoare; Control la distanță cu radiofrecvență; Utilizarea căldurii reziduale a motorului.

Modul control releu

Atribuirea siguranțelor în modul control releu

Incavo	Ampere [A]	Descriere
1	15 A albastru	Sistem tracțiune
2	15 A albastru	Control motor 2
3	15 A albastru	Control motor 1
4	40 A portocaliu	Electrovalvă aer
5	15 A albastru	Pompă combustibil
6	15 A albastru	Claxon

Cutia de siguranțe în habitaclu

Atribuirea siguranțelor în cutia de siguranțe internă (2005)

Incavo	Ampere [A]	Descriere
1		Nealocat
2	15 A albastru	Lumină de stop/control viteză
3	7,5 A Maro	Far dreapta; Lumină control faruri.
4	15 A albastru	Semnalizator și lumină marșarier
5	7,5 A Maro	Far stânga
6	15 A albastru	Far dreapta
7	7,5 A Maro	Semnalizator lateral dreapta lumină poziție/spate
8	15 A albastru	Far stânga
9	15 A albastru	Proiectoare de ceață
10	7,5 A Maro	Lumină marșarier stânga; Semnalizator lateral lumină spate.
11	7,5 A Maro	Număr înmatriculare; Iluminare bord; Iluminare simboluri.
12	7,5 A Maro	Lumină ceață spate (doar piețe europene)
13		Neutilizat – siguranță de rezervă
14		Neutilizat – siguranță de rezervă
