Renault Twingo I (1993-2007) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Renault Twingo I (1993–2007), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Renault Twingo I
Se referă la vehiculele produse în anii:
1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Habitaclu
Pentru acces, trage compartimentul motor către tine.

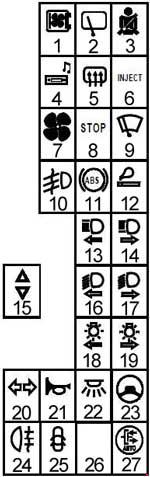

Tip 1
Descriere
- 20A Bloc siguranțe conexiune motor
- 15A Ștergător lunetă, lumini marșarier, pompă spalator parbriz
- 10A Tensionatoare, sistem airbag, imobilizator motor
- Radio 10A
- 20A Lunetă încălzită
- Instalație injecție 20A
- 20A Ventilator încălzire/climatizare
- 15A lumini frână
- 15A ștergător parbriz
- 10A Lumini spate ceață
- 10A Sistem antiblocare roți – ABS
- 25A Brichetă, trapă
- 15A Faruri de întâlnire far principal
- 15A Far dreapta faruri de întâlnire
- 30A Geamuri electrice
- 15A Far stânga faruri de drum
- 15A Far dreapta faruri de drum
- 10A Lumini stânga
- Becuri 10A dreapta
- Semnalizatoare 25A, lumină spate ceață, UCH
- 10A Claxon, imobilizator motor
- 10A Iluminare interior, priză diagnostic
- 10A Servodirecție electrică
- Neutilizat
- 15A Închidere electrică uși, oglinzi laterale electrice
- –
- Reductor secvențial 2A
Tip 2
Descriere
| 1 | Ștergător/Ștergătoare parbriz / Contor turație |
| 2 | Ștergător/Ștergătoare parbriz / Contor turație |
| 3 | Servodirecție |
| 4 | Transmisie secvențială |
| 5 | Lumină de frână / limitator de viteză |
| 6 | Lumină de mers înapoi/control oglindă retrovizoare/claxon alarmă/control distanță parcare; |
| 7 | Sistem airbag |
| 8 | Echipament electric în habitaclu / bord |
| 9 | Sistem injecție |
| 10 | Sistem antiblocare roți (ABS) / ASR / ESP |
| 11 | Indicatoare/priză diagnostic |
| 12 | Alimentare / Bord |
| 13 | Faruri de întâlnire / Lumină spate ceață |
| 14 | Închidere electrică uși |
| 15 | Lumini de poziție / Lumini față ceață |
| 16 | Transmisie secvențială |
| 17 | Geam spate încălzit / Oglinzi retrovizoare încălzite |
| 18 | Iluminare interioară / Iluminare auxiliară / Încălzire și climatizare / Contor turație |
| 19 | lumini de poziție |
| 20 | Lumini față și spate ceață |
| 21 | Faruri de drum / claxon |
| 22 | Faruri de drum |
| 23 | Geamuri electrice |
| 24 | Ventilație internă |
| 25 | Lumini de întâlnire / Lumini față și spate proiectoare de ceață |
| 26 | Trapă |
| 27 | Transmisie secvențială |
| 28 | Ventilație internă |
| 29 | Radio / Echipament electric în cabină / Climatizare / Bord / Scaun încălzit |
| 30 | Brichetă |
| 31 | Geamuri electrice |
| 32 | Far faruri de drum, dreapta |
| 33 | Far stânga faruri de drum și martor bord |
| 34 | Far faruri de întâlnire dreapta |
| 35 | Far stânga faruri de întâlnire și martor bord |
| 36 | Ștergător lunetă |
| 37 | Oglinzi retrovizoare încălzite |
| 38 | Semnal |
| 39 | Lumini spate proiectoare de ceață |
| 40 | Loc rezervat pentru echipamente suplimentare |
| 41 | Scaune încălzite |
| 42 | Lumină dreapta / iluminare internă instrument |
| 43 | Lumină stânga |
| 44 | Loc rezervat pentru echipamente suplimentare |
| 45 | Comutator ușă partea șoferului |
| 48 | Radio / Alarmă acustică / Display |
Elementele releu sunt instalate sub panoul din spatele acestui dispozitiv. De exemplu, releul semnalizatoarelor se află în zona pedalelelor.
Cutia de relee a habitaclului
Acest panou se află sub bord lângă pedale.
| Număr | Descriere |
| A | Transmisie secvențială |
| B | — |
| C | Pornire transmisie secvențială |
| D | — |
| E | — |

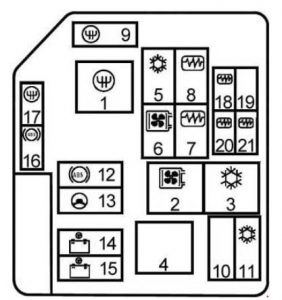

Cutia de siguranțe în compartiment motor
| Număr | Amperaj [A] | Descriere |
| RELEU | ||
| 1 | 50 | Transmisie secvențială |
| 2 | 50 | Grup ventilatoare (cu climatizare) |
| 3 | 25 | Ventilator viteză mică (cu climatizare) |
| 4 | — | — |
| 5 | 25 | Compresor climatizare |
| 6 | 25 | Montaj ventilatoare (exclus climatizare) |
| 7 | 25 | Bloc injecție |
| 8 | 25 | Pompă combustibil |
| SIGURANȚE | ||
| 9 | 30 | Transmisie secvențială |
| 10 | — | — |
| 11 | 40 | Climatizare |
| 12 | 30 | Sistem antifurt |
| 13 | 30 | Servodirecție electrică |
| 14 | 60 | Habitaclu |
| 15 | 60 | Habitaclu |
| 16 | 20 | Transmisie secvențială |
| 17 | 30 | Sistem antifurt |
| 18 | 10 | Injectoare |
| 19 | — | — |
| 20 | 25 | Injectoare |
| 21 | 15 | Injectoare |
