Renault Megane I (1996-2003) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Renault Mégane I (1996–2003), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Renault Megane I
Se referă la vehiculele produse în anii:
1996, 1997, 1998, 1999, 2000, 2001, 2002 și 2003.
Motor
Unitatea se află în compartiment motor în partea stângă, lângă baterie.
Descriere

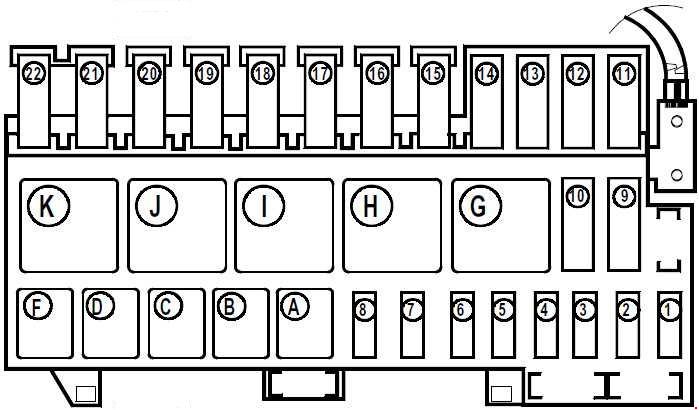

| A | Releu al pompei combustibil |
| B | Releu de control al motorului |
| C | Releu al încălzitorului lichidului de răcire 1 |
| D | Releu al ambreiajului electromagnetic al compresorului aerului condiționat |
| F | Releu al demarorului – cutie automată |
| g | |
| h | |
| i | Releu al încălzitorului lichidului de răcire 2 |
| J | Releu al motorului ventilator răcire – viteză mare |
| K | Releu al motorului ventilator răcire – viteză mică |
| 1 | (30A) Motor ventilator răcire, încălzitor filtru combustibil |
| 2 | (30A) Gestionare motor |
| 3 | (7,5A) Aer condiționat |
| 4 | (3A) Sistem bifuel |
| 5 | (7,5A) Sistem bifuel |
| 6 | (7,5A) Sistem de control al cutiei automate, demaror |
| 7 | (7.5) Sistem airbag, sistem de gestionare a motorului, încălzitor filtru combustibil |
| 8 | (7,5A) Sistem bifuel |
| 9 | Diodă aer condiționat |
| 10 | Diodă aer condiționat |
| 11 | (70A) Încălzitor lichid răcire, bujii aprindere |
| 12 | |
| 13 | |
| 14 | (40A / 50A) Motor ventilator răcire – 2. viteză, încălzitor filtru combustibil |
| 15 | |
| 16 | (60A) Sistem antiblocare roți (ABS) |
| 17 | |
| 18 | (60A) Parbriz încălzit |
| 19 | (40A) Sistem aer condiționat |
| 20 | (60A) Modul control multifuncțional 1 |
| 21 | (60A) Cutia de siguranțe / releu, bord 2 |
| 22 | (60A) Sistem antifurt, claxon, comutator lumină |
Habitaclu
Se află în partea stângă a coloanei de direcție, sub capacul protector.
Descriere
- (25A) Motorul ridicătorului ușii spate stânga
- –
- (25A) Motorul ridicătorului ușii spate dreapta
- (15A) Ștergător/irigator lunetă
- (7,5A) Oglinzi laterale încălzite
- (15A) Sistem audio, antenă electrică, oglinzi exterioare electrice
- (15A) Claxon
- Releu motor ventilator răcire, bord
- (5A) Faruri spate anti-ceață
- (15A) Proiectoare de ceață
- (7,5A) Faruri laterale față stânga / faruri laterale spate stânga
- (10A) Irigatoare faruri
- (7,5A) Faruri față dreapta / faruri laterale spate dreapta
- –
- –
- (5A) Sistem antiblocare roți (ABS)
- (25A) Motor ridicător geam ușă față dreapta
- (15A) Sistem control automat cutie, releu motor ridicător geam, lumini de stop
- (15A) Modul control multifuncțional 1, lumini de marșarier
- –
- –
- (10A) Faruri de drum (stânga)
- (25A) Motor ridicător geam ușă față stânga
- (10A) Faruri de drum (dreapta)
- (20A) Climatizare, trapă
- (10A) Conector alimentare accesoriu
- (15A) Scaune încălzite
- (20A) Încălzitor / climatizare
- (10A) Faruri de întâlnire (stânga)
- (15A) Sistem audio, siguranță brichetă Renault Megan stage 1
- (10A) Bec de întâlnire (dreapta)
- –
- Articulație – faruri
Rând inferior
Descriere
- A – (15A) Semnalizator/Semnalizatoare / lumini de avarie
- B – (5A) Unitate control multifuncțional 1
- C – (20A) Închidere centralizată
- D – (20A) Ștergător parbriz
- E – (25A) Geamuri electrice
- F – (30A) Oglinzi laterale încălzite, lunetă încălzită
În spatele cutiei de siguranțe pot fi de asemenea următoarele relee:
Descriere
| A | Releu al pompei sistemului de stropire faruri |
| b | Releu al luminilor de zi – faruri |
| C | Releu al iluminării de zi – lampă față/spate |
| D | Releu al iluminării de zi – releu principal |
Este de asemenea posibil să se poziționeze unele elemente ale siguranțelor și releelor sub scaunul pasagerului: A – conector de alimentare, F – siguranțe.
