MG ZS – cutia de siguranțe
MG ZS – schema cutiei de siguranțe
Anul producției:
Siguranță brichetă (priză de alimentare) în MG ZS este siguranța 23 și 43 în cutia de siguranțe

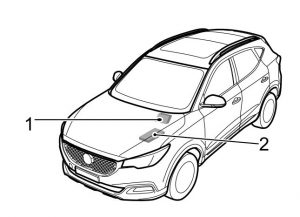

Poziție
- Cutia de siguranțe a compartimentului pasageri (sub compartimentul portbagaj partea pasagerului)
- Cutia de siguranțe a compartimentului motor (partea stângă a compartimentului motor)

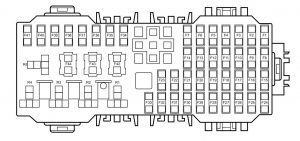

Cutia de siguranțe a compartimentului pasageri
| Nr |
Аmp [A] |
Descriere |
| F1 | 15 | Pulverizator spate |
| F2 | 10 | Comutator oglindă retrovizoare;
Priză diagnostic. |
| F3 | 5 | Afișaj schimbător viteze |
| F4 | 15 | Releu ștergător față |
| F5 | 10 | Calculator airbag |
| F6 | 10 | Comutator pedală frână |
| F7 | 15 | Super releu încuietoare |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
| F11 | – | – |
| FI2 | – | – |
| F13 | – | – |
| F14 | – | – |
| FI5 | 15 | Priză alimentare față |
| FI6 | 5 | Radio |
| F17 | 5 | Luminiță interioară față;
Releu ventilator. |
| FI8 | 30 | Comutator ridicare geam spate stânga |
| FI9 | 30 | Comutator ridicare geam partea pasagerului |
| F20 | 30 | Comutator ridicare geam spate dreapta |
| F2I | 30 | Set comutatoare ușă partea șoferului |
| F22 | 10 | Încălzitor oglinzi laterale |
| F23 | 25 | Element încălzitor lunetă spate |
| F24 | 15 | Comutator radio / FICM, DAB, ICE |
| F25 | 10 | Panou MTC, ETC, ETC |
| F26 | 5 | Pachet instrumente |
| F27 | 10 | Transmisie automată (4AT și 6AT) |
| F28 | – | – |
| F29 | – | – |
| F30 | 5 | Cheie aprindere |
| F3I | 10 | TPMS |
| F32 | 5 | Antena IMMO |
| F33 | – | – |
| F34 | – | – |
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | – | – |
| F39 | – | – |
| F40 | – | – |
| F41 | – | – |
| F42 | – | – |
| F43 | – | – |
| F44 | – | – |

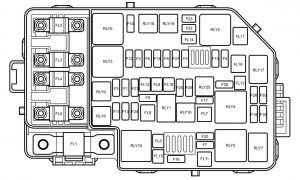

Bloc siguranțe compartiment motor
| Nr |
Аmp [A] |
Descriere |
| FL1 | 200 | Alternator |
| FL2 | 80 | EPS |
| FL3 | 40 | Set de relee ale ventilatorului răcire |
| FL4 | 60 | Siguranță a blocului siguranțe din compartiment pasageri
F18, F19, F20, F21. |
| FL5 | 80 | Siguranță a blocului siguranțe din compartiment pasageri
F1, F2, F3, F4, F5, F6, F7, F24, F25, F26, F27, F28, F29, F30, F31; Releu încălzire lunetă scaun spate. |
| FL6 | 25 | SCS (Supapă) |
| FL7 | – | – |
| FL8 | 20 | BCM |
| FL9 | 40 | SCS (Pompă) |
| FL10 | 25 | BCM |
| FL11 | 30 | Releu ventilator |
| FL12 | – | – |
| FL13 | 30 | Releu demaror |
| FL14 | 25 | – |
| FL15 | 30 | Releu KLR |
| FL16 | 30 | DC / DC |
| FL17 | 30 | – |
| F1 | 10 | Faruri de întâlnire dreapta;
Comutator reglare faruri; Motor reglare far dreapta. |
| F2 | 15 | Alternator, înainte de senzorul de oxigen, după senzorul de oxigen;
Supapă fază variabilă (admisie, 1,0 t); Supapă VVT (evacuare, 1,0 t); Supapă control rezervor (1,0 t); Supapă control ulei (1,0 t). |
| F3 | 10 | Faruri de întâlnire stânga;
Motor reglare far stânga. |
| F4 | 10 | Releu compresor climatizare |
| F5 | 5 | ECU motor |
| F6 | 10 | Injector combustibil (1,5L) |
| F7 | 30 | Releu activare ștergător față;
Releu viteză ștergător față. |
| F8 | 5 | Set relee ventilator răcire;
Comutator presiune; AC; NTS. |
| F9 | 15 | Releu pompă combustibil |
| F10 | 10 | Far de drum drept |
| F11 | 10 | Fascicul principal stânga |
| F12 | 30 | Bobină de aprindere;
Controler motor, |
| F13 | 10 | Releu claxon |
| F14 | 30 | – |
| F15 | 10 | Electrovalvă arbore cu came supape admisie (1,5 l);
Electrovalvă arbore cu came supape evacuare (1,5 l); Supapă control rezervor (1,5 l); Senzor poziție ambreiaj (1,5 l); Supapă control clapetă evacuare (1,0 T); Termostat electronic (1,0 T); Pompă apă (1,0 T); Supapă evacuare variabilă (1,0 T). |
| F 16 | 15 | Releu ștergător spate |
| F17 | 15 | Releu proiectoare de ceață față |
| F18 | 5 | Calculator sistem airbag |
| F19 | 5 | ECU motor |
| F20 | 5 | ECU motor |
| F21 | 5 | BCM |
| F22 | 10 | – |
| F23 | 10 | – |
| F24 | 5 | – |
| F25 | 10 | BCM |
| F26 | 15 | – |
| F27 | 15 | BCM |
| F28 | 15 | – |
| F29 | 10 | – |
| F30 | 10 | DC / DC;
Set instrumente; ETC; Comutator lumini marșarier; Cutie automată 6 trepte; Afișaj PAB. |
