Komatsu WB93S-5 – cutia de siguranțe
Komatsu WB93S-5 – schema cutiei de siguranțe
Anul producției:

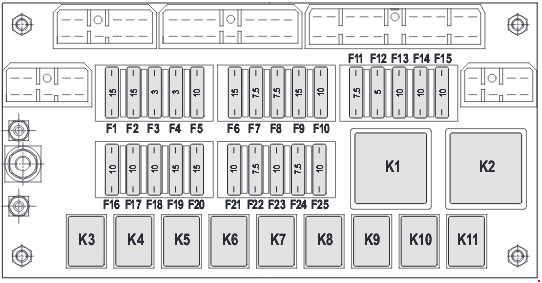

Cutia de siguranțe
| Nr | Amperi [A] | Descriere |
| F1 | 15 | Faruri de lucru față centrale |
| F2 | 15 | Faruri de lucru spate centrale |
| F3 | 3 | Far de poziție față stânga și spate dreapta;
Lumină de avertizare far de poziție; Iluminare instrumente. |
| F4 | 3 | Far de poziție față dreapta și spate stânga;
Brichetă. |
| F5 | 10 | Față |
| F6 | 15 | Faruri de lucru spate laterale |
| F7 | 7,5 | Ștergător lunetă, spate principal |
| F8 | 7,5 | Lumini de stop, releu lumină de stop |
| F9 | 15 | Faruri de lucru față laterale |
| F10 | 10 | Ștergător parbriz;
Pompă spalator parbriz. |
| F11 | 7,5 | Electrovalvă blocare braț;
Electrovalvă blocare placă. |
| F12 | 5 | Alimentare claxon;
Alimentare alarmă generală; Alimentare lumină avertizare instrument și bord față. |
| F13 | 10 | Alimentare accesoriu opțional;
Electrovalvă 4WD. |
| F14 | 10 | Releu faruri de drum;
Releu faruri de întâlnire; Releu claxon; Electrovalve ale electrovalvei de siguranță. |
| F15 | 10 | Solenoid oprire motor;
Releu funcții auxiliare; Releu climatizare. |
| F 16 | 10 | Alimentator rotativ lumină |
| F17 | 10 | Memorie contor ore;
Lumină avertizare. |
| F18 | 10 | Alimentare brichetă, lumină superioară |
| F19 | 15 | Far de întâlnire stânga;
Far de întâlnire dreapta. |
| F20 | 15 | Far de drum stânga;
Far de drum dreapta. |
| F21 | 10 | Alimentarea senzorului de revenire la săpare;
Electrovalvă LSS; Electrovalvă plutitor braț încărcător; Electrovalvă de revenire la săpare; Semnalizator. |
| F22 | 7,5 | Electrovalvă blocare control servo;
Electrovalvă alimentare EC; Alimentator PPC. |
| F23 | 10 | Modul control |
| F24 | 7,5 | Alimentare semnalizatoare |
| F25 | 10 | Releu de deblocare;
Electrovalvă pentru mers înainte; Electrovalvă pentru mers înapoi; Avertizare mers înapoi |
| Releu | ||
| K1 | Unitate siguranță (înainte de repornire) | |
| K2 | Semnalizatoare | |
| K3 | Releu faruri de întâlnire | |
| K4 | Releu faruri de drum | |
| K5 | Releu față hom | |
| K6 | Releu mers înapoi pentru săpare | |
| K7 | Releu lumină de stop | |
| K8 | Releu aprindere | |
| K9 | Releu mers înainte | |
| K10 | Releu mers înapoi | |
| K11 | Releu alimentare semnalizatoare (deblocare) | |

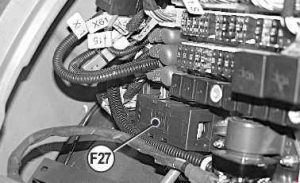

| Nr | Amperi [A] | Descriere |
| F27 | 175 | Siguranță generală a sistemului;
Cheie de aprindere; Releu de pornire; Consimțământ pentru încălzire pre-încălzită; Alimentare a încălzirii. |

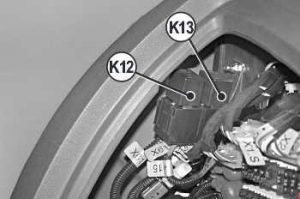

| Nr | Descriere |
| K12 | Releu funcții mașină |
| K13 | Releu pornire |

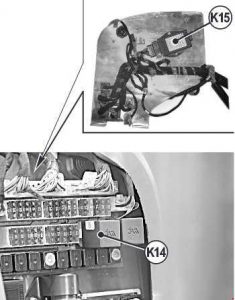

| Nr | Descriere |
| K14 | Releu încălzire bujii |
| K15 | Unitate multifuncțională |
| Nr | Amperi [A] | Descriere |
| 1 | 20 | Alimentarea primei și a doua trepte a motor ventilator |
| 2 | 40 | Alimentarea motor ventilator rd |
| 3 | 7,5 | Compresor climatizare |
| Nr | Descriere |
| 4 | releu al vitezei ventilator răcire |
| 5 | Releu general încălzire |
| 6 | Releu compresor aer condiționat |
