Hummer H3 (2010) – cutia de siguranțe
Hummer H3 (2010) – schema cutiei de siguranțe
Anul producției: 2010.
Siguranță brichetă (priză de alimentare) în Hummer H3 (2010) este siguranța F51 în cutia de siguranțe.

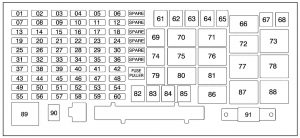

Bloc siguranțe compartiment motor
Cutia de siguranțe în compartimentul motor se află pe partea șoferului în compartimentul motor.
| Nr | Descriere |
| 1 | Scaune încălzite |
| 2 | Grile de protecție |
| 3 | Lumină de stop (doar H3T) |
| 4 | Lumini pentru bagaje pe plafon |
| 5 | Comutator aprindere baterie |
| 6 | Ștergător față |
| 7 | Putere reglabilă a controlului tensiunii |
| 8 | Blocări alimentare |
| 9 | Panoramic;
Pompă pulverizator față. |
| 10 | Accesoriu (SPO) |
| 11 | Neutilizat |
| 12 | Modul control cutia de siguranțe distribuție |
| 13 | Radio |
| 14 | Modul control controler caroserie |
| 15 | Motor ștergător spate
(doar H3). |
| 16 | Comutator pompă ștergător spate
(doar H3). |
| 17 | Reactor injecție aer (AIR)
Modul releu pompă/cutie de schimbări (TCM) (doar V8). |
| 18 | Cameră marșarier |
| 19 | Grup |
| 20 | Lumină semnalizare spate, lumină avarie |
| 21 | Modul control grup propulsor 1 |
| 22 | Senzor debit masic aer;
Electromagnet suflare. |
| 23 | Injector/solenoid V8 |
| 24 | Lumină proiectoare de ceață |
| 25 | Modul control grup propulsor B |
| 26 | Modul control cutie de schimbări (TCM) |
| 27 | Sistem airbag |
| 28 | Neutilizat |
| 29 | Frâne Sistem antiblocare roți (ABS);
StabiliTrak®. |
| 30 | Dezumidificator lunetă spate |
| 31 | Ventilație canister |
| 32 | Senzor control tensiune reglabil |
| 33 | Aprindere 1 |
| 34 | Transmisie |
| 35 | Control viteză de croazieră |
| 36 | Claxon |
| 37 | Lumini de poziție spate partea șoferului |
| 38 | Amplificator |
| 39 | Lumini de zi |
| 40 | Far partea pasagerului |
| 41 | Far partea șoferului |
| 42 | Lumină de marșarier remorcă |
| 43 | Lumini de poziție față |
| 44 | Electrovalvă reactor injecție aer (AIR) |
| 45 | Alimentare auxiliară 2;
Brichetă. |
| 46 | Control electronic clapetă |
| 47 | Senzor de oxigen |
| 48 | Cuplaj climatizare |
| 49 | Lumini de poziție spate |
| 50 | Lumină de stop |
| 51 | Alimentare auxiliară 1;
Brichetă. |
| 52 | StabiliTrak®,
Sistem antiblocare roți (ABS) în timpul frânării. |
| 53 | Scaun încălzit electric;
Comutator centură. |
| 54 | Modul control sistem alimentare (FSCM) |
| 55 | Lumini de poziție remorcă |
| 56 | Semnalizatoare față;
Semnal de avertizare; Oglindă retrovizoare. |
| 57 | Panoramic electric |
| 58 | Comutator modul control
cutia de siguranțe. |
| 59 | Climatizare |
| 60 | Bec de rezervă |
| 61 | Scaune electrice |
| 62 | Pompă reactor injecție aer (AIR) |
| 63 | Geam electric partea pasagerului |
| 64 | Frâne antiblocare;
Electromagnet StabiliTrak® 2. |
| 67 | Frâne antiblocare,
Motor StabiliTrak® 1 |
| 68 | Geam electric partea șoferului |
| 82 | Ventilator climatizare |
| 83 | Controler electronic frâne |
| 84 | Remorcă B + siguranță |
| 85 | Aprindere |
| 91 | Generator Megafuse |
| Releu | Descriere |
| 66 | Lumină de stop (doar H3T) |
| 69 | Lumină de ceață |
| 70 | Faruri de drum |
| 71 | Dezumidificator spate |
| 72 | Aprindere/oprire ștergător
parbriz față. |
| 73 | Ștergător față sus/jos |
| 74 | Claxon |
| 75 | Far |
| 76 | Ambreiaj climatizare |
| 77 | Modul control grup propulsor
(demaror). |
| 78 | Viteze, manivelă |
| 79 | Lumini de zi |
| 80 | Electrovalvă reactor injecție
aer (AIR). |
| 81 | Grup propulsor |
| 86 | Creare backup |
| 87 | Aprindere 3
(încălzire, ventilație, climatizare). |
| 88 | Putere accesorii oprite/accesorii |
| 89 | Lampă parcare |
| Diodă | Descriere |
| 65 | Diodă a ștergătorului parbriz |
| 90 | Diodă a ambreiajului climatizării |
